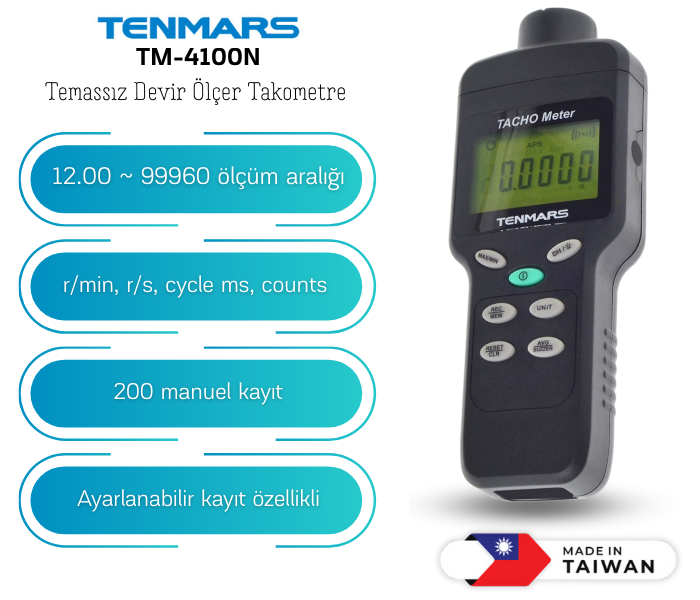

TENMARS TM-4100N TEMASSIZ DEVİR ÖLÇER TAKOMETRE

Tenmars TM-4100N dijital takometre, yüksek doğruluklu temassız ölçüm teknolojisi ile motor ve ekipmanların devir hızını güvenilir şekilde tespit eder. 12–99.960 rpm gibi geniş ölçüm aralığı ve 50–500 mm gibi esnek mesafe imkânı ile bakım, servis ve üretim süreçlerinde profesyonellerin vazgeçilmez yardımcısıdır. 200 kayıt hafızası sayesinde uzun süreli performans takipleri kolaylıkla yapılabilir.

TM-4100N DEVİR ÖLÇERİN ÖZELLİKLERİ

- Tenmars TM-4100N dijital takometre, temassız ölçüm özelliği sayesinde hareketli parçalara dokunmadan güvenli, hızlı ve hassas devir ölçümleri yapılmasını sağlar.
- Cihazın öne çıkan özelliklerinden biri, manuel olarak 200 ölçüm verisini hafızasında saklayabilmesidir. Bu sayede uzun süreli testler kayıt altına alınabilir. Kayıt aralığı kullanıcı ihtiyacına göre 10 saniyeden 23 saat 59 dakika 59 saniyeye kadar ayarlanabilir. Ayrıntılı bilgi için cihazın buton fonksiyonları bölümüne bakılabilir.

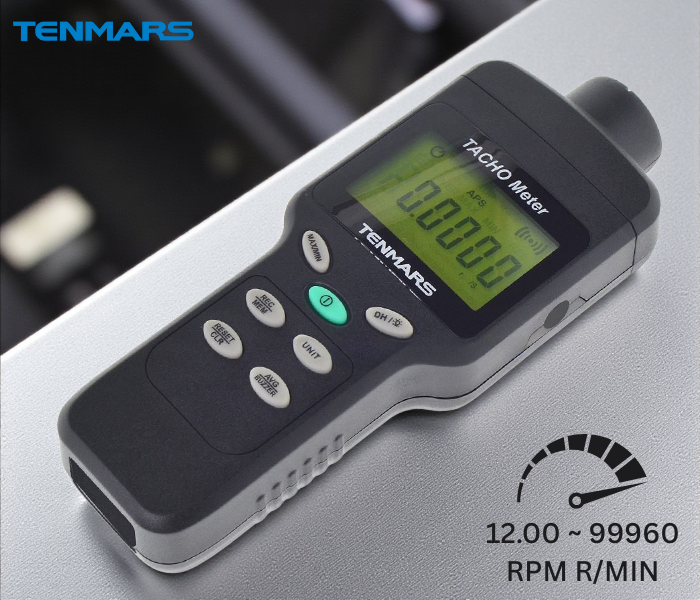

- Cihaz, 12 rpm’den başlayarak 99.960 rpm’ye kadar çok geniş bir hız aralığını yüksek doğrulukla ölçerek hem düşük devirli hem de yüksek devirli ekipmanlarda güvenilir sonuçlar sağlar.
- ±0.04 % ±2 digit hassasiyet değeri ile laboratuvar ve endüstriyel ortamlarda güvenle kullanılabilir.
- Cihaz, 50–500 mm aralığında temassız devir ölçümü yapabilmektedir. Bu özellik, kullanıcıya döner parçalara yaklaşmadan güvenli bir uzaklıktan ölçüm alma imkânı sağlar ve iş güvenliğini artırır.
- - Tenmars TM-4100N ile 4 farklı ölçüm modunda devir ölçümü yapılabilmektedir. Bu modlar; r/min, r/s, ms ve count şeklindedir. Devir/dakika, devir/saniye, çevrim süresi, toplam dönüş sayısı.

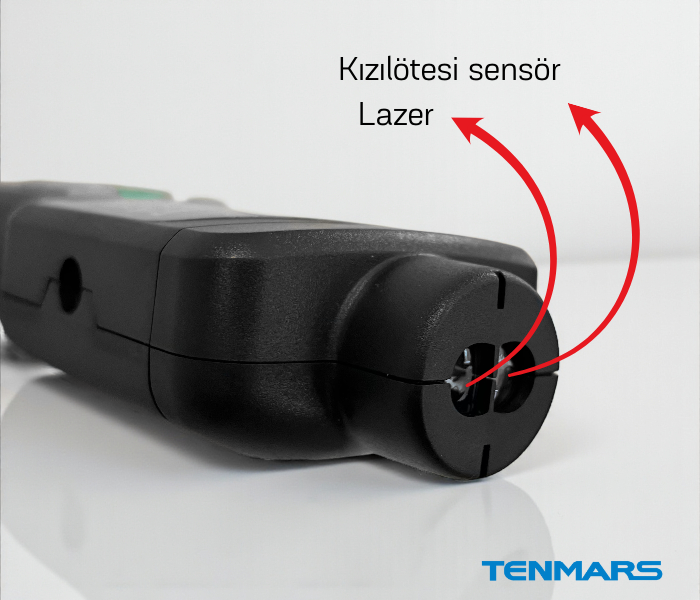

- Optik ölçümün doğru yapılabilmesi için dönen parçanın üzerine küçük bir reflektör bant yapıştırılmalıdır. Cihaz, ışığını bu bant üzerinden algılayarak devir ölçümünü gerçekleştirir. Reflektör bant kullanılmadığında temassız ölçüm yapılamaz.
- Tenmars TM-4100N, yüksek hassasiyetli temassız ölçüm teknolojisi sayesinde makine, motor ve otomotiv endüstrisinin yanı sıra üretim hatları ve bakım servislerinde de güvenle tercih edilen profesyonel bir dijital takometredir.
- Otomatik kapanma özelliği ile belirli bir süre kullanılmadığı taktirde cihaz kandisini otomatik olarak kapatır. Bu süre 5 dakika ile 99 saat 59 dakika arasında değişmektedir.
- Devir ölçer cihazının arka aydınlatmalı geniş rahat okunabilir LCD ekranı bulunmaktadır. Bu özelliği karanlık ortamlarda ölçüm sonuçlarınızı daha rahat okumanıza olanak sağlar.

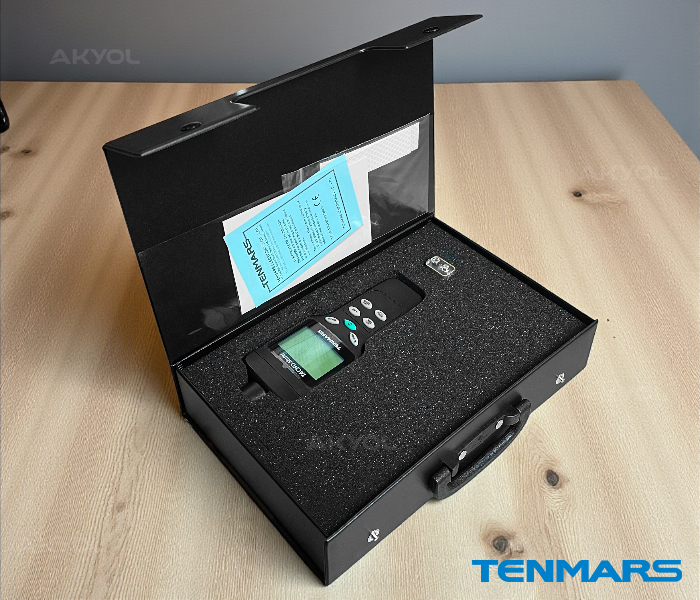

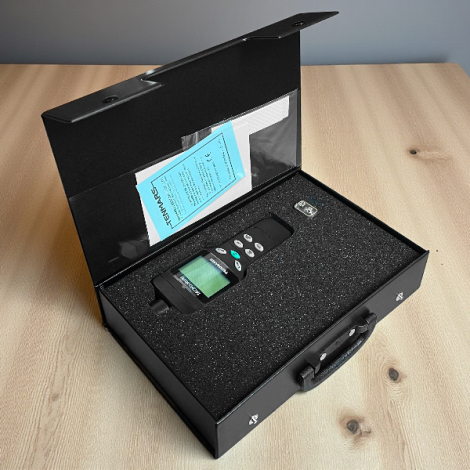

- Cihazın kutu içerisinde, cihazın kendisi, 1 adet 9V pil, üretici test sertifikası, reflektör bant, kullanım kılavuzu ve korumalı taşıma çantası bulunmaktadır.

Not: Cihazın temaslı kullanım özelliği bulunmaktadır. Ancak temaslı kullanım için gerekli olan parça opsiyonel olarak satılmaktadır. Sipariş ve detaylı bilgi için 0212 244 21 50 no lu numaradan satış temsilcisi ile görüşebilirsiniz.

Temassız Devir Ölçümü Nasıl Yapılır ?

1- Cihaz çalıştırılır ve basitçe çalışıp çalışmadığı ekran hareketlerinden kontrol edilir.
2- Ölçülecek alan nesnenin üzerine yansıtıcı yani reflektör kağıt yapıştırılır.
3- Nesnenin üzerine yapıştırılan kağıdın üzerine doğru lazer ışığı tutulut, sonuç ekrandan okunur.


CİHAZIN BUTON FONKSİYONLARININ KULLANIMI

Aşağıdaki tüm adımlar cihaz açık konumda iken yapılan işlemlerdir.

1- "Güç" tuşuna basılı tutup ardından "MAX/MIN" butonuna basarsanız kurulum moduna geçiş yaparsınız. LCD ekranında "St1" göründüğünde, "UNIT" tuşuna basarak sırayla St1 ~ St5 fonksiyonlarını seçebilirsiniz. Kurulum modundan çıkmak için tekrar "UNIT" tuşuna basın.

    • St1 (Otomatik Açma/Kapama)
    "AVG/BUZZER" veya "RESET/CLR" tuşlarına basarak Otomatik Açma (On) veya Kapama (Off) seçeneğini belirleyin.
    Not: Bu işlev, cihaz adaptöre veya USB kablosuna bağlı olduğunda çalışmaz.

    • St2 (Otomatik Kapanma Zamanlayıcısı)
    "DH/☼" veya "MAX/MIN" tuşları ile saat veya dakika seçin.
    "RESET/CLR" veya "AVG/BUZZER" tuşları ile süreyi artırıp azaltın.
    Varsayılan süre, 5 dakikadır.
    Ayarlanabilir aralık, 5 dakika – 99 saat 59 dakika

    • St3 (Veri Kaydetme Aralığı)
    "DH/☼" veya "MAX/MIN" tuşları ile saat, dakika ve saniye seçin.
    "RESET/CLR" veya "AVG/BUZZER" tuşları ile süreyi artırıp azaltın.
    Varsayılan süre, 0 (otomatik kayıt yok)
    Ayarlanabilir aralık: 10 saniye – 23 saat 59 dakika 59 saniye
    Not: Cihazın kayıt aralığını örneğin 10 saniye olarak ayarladığınızda ve kurulum modundan çıktığınızda cihaz her 10 saniyede bir kayıt alır (ekranda "R" görünür). Bu moddan çıkmak için kayıt aralığını 0 yapabilir ya da cihazı yeniden başlatabilirsiniz. Cihaz yeniden başladığında ayar sıfırlanmış olur.

    • St4 (Arka Işık Zamanlayıcısı)
    "AVG/BUZZER" veya "RESET/CLR" tuşları ile her seferinde 30 saniye artırıp azaltabilirsiniz.
    Seçim sırası: 00:30 → 01:00 → 01:30 → 02:00 → 02:30 → 03:00 → 03:30 → 04:00 → 04:30 → 05:00
    Varsayılan süre: 30 saniye
    Ayarlanabilir aralık: 30 saniye – 5 dakika

    • St5 (Birim Seçimi)
    "RESET/CLR" veya "AVG/BUZZER" tuşlarına basarak İngiliz (imperial) veya Metrik birimleri seçin.
    Temas konnektörü takılıyken ve LCD’de simgesi göründüğünde, bu birim seçimi geçerli olur.
    Gösterimler: En → Imperial (ft/min)  nE → Metric (m/s)

2- "DH/☼" butonuna bir kere basarsanız ekran "HOLD" görünecektir. Bu fonksiyon ekranda görünen değeri sabitlemeye yarar. Tuşa bir süre basılı tutarsanız ekran ışığı yanmaktadır.
3- "MAX/MIN" butonu ile ölçülen değerin en yüksek ve en düşük olanını görebilirsiniz.
4- "AVG/BUZZER" tuşuna basarak ortalama fonksiyonunu açabilir veya kapatabilirsiniz. Bu fonksiyon, kararsız ölçüm değerlerinde daha dengeli sonuçlar elde etmek için kullanılır. Tuşa bir süre basılı tutarsanız buzzeri açabilir veya kapatabilirsiniz. Buzzer açık olduğunda LCD ekranda “((●))” simgesi görüntülenir. Temassız ölçümlerde her nesne sayıldığında bir kez ses çıkarır.
5- "REC/MEM" tuşuna basarak manuel kayıt moduna geçebilirsiniz. LCD ekranda "R" ve kayıt numarası görünür. Yeni bir veri kaydetmek için tekrar "REC/MEM" tuşuna basın. Tuşa bir süre basılı tutarsanız "hafıza okuma" moduna geçiş yapılır LCD ekranda "M" ve kayıt numarası görünür. Verileri okumak için "RESET/CLR" veya "AVG/BUZZER" tuşlarını kullanabilirsiniz. Çıkmak için tuşa bir süre basılı tutun.
6- "RESET/CLR" tuşuna basarak MAX/MIN ve counts (sayı) modundaki ölçüm değerlerini temizleyebilirsiniz. "Hafıza okuma" modunda iken ("REC/MEM" tuşuna uzunca basınca çıkan mod "M") "RESET/CLR" tuşuna bir süre basılı tutarsanız hafıza silme moduna geçiş yapabilirsiniz. Ekranda “CLA” yanıp sönmeye başlayacaktır. Bu durumda "DH/☼"" tuşuna basarak hafızayı tamamen silebilirsiniz.
7- "UNIT" butonu ile cihazın ölçüm birimleri arasında geçiş yapabilirsiniz.
