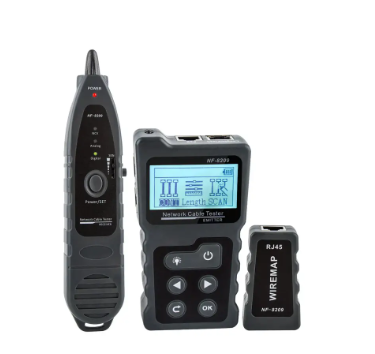

LCD Cable Tester - Network Cable Tester
Test Tipi : CAT5e, CAT6, CAT6a (STP ve UTP)
Diğer İşlev : NCV ve Lamba
NF-8209, AC filtresi ve analog sinyallemeyi tek bir ağ toneri ve probunda sunan yeni nesil bir cihazdır. AC filtre modu, analog mod ve PoE modu gibi kablo izleme seçenekleri için üç moda sahiptir. Bu, herhangi bir çalışma ortamı için en güçlü kablo konum teknolojileriyle donatılmış olduğu anlamına gelir. Ayrıca, kablo uzunluğu ölçümü, kablo hataları testi, PoE testi, hub yanıp sönmesi ve NCV işlevini içerir, tüm bunlar onu kablolama mühendisleri için olmazsa olmaz bir araç haline getirir.
• [Dijital kablo tarama]Üç tarama modu seçilebilir: Dijital mod/ Analog mod/ PoE modu
• [Arıza mesafesi konumu] Kablo uzunluğunu ölçün ve lan kablosu için arıza mesafesini doğru bir şekilde belirleyin. menzil 200m'dir.
• [Hub yanıp sönüyor] Hub / Switch üzerindeki yanıp sönen bağlantı noktası ışığıyla ağ bağlantı noktasını bulun. 10M/100M Hub/anahtar olarak kullanılabilir.
• [Anahtar bilgileri] Anahtarın iletim hızını (10M/100M/1000M), iletim modlarını (tam çift yönlü/yarı çift yönlü) ve Protokolü (Otomatik Nego / Otomatik Nego Olmayan) test edin
• [PoE bilgi testi] hangisini tanımlayın pimler güç sağlıyor ve ne kadar voltaj olduğunu tespit ediyor, hangi PSE tipini tanımlıyor (at/af standardında)
• [Kablo süreklilik testi] STP, UTP lan kablosu için fiziksel durumu test edin.
• [NCV] AC voltaj varlığını tespit edin (50V-1000V).
|
Özellikler |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Verici |
Kablo haritası |
Kablo Tipi |
CAT5e, CAT6, CAT6a (STP ve UTP) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Doğrudan Anahtarla Test Edin |
Evet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maksimum Aralık |
600m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Uzunluk |
Kablo Tipi |
CAT5e, CAT6, CAT6a, (STP&UTP) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Test aralığı |
2~200m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kesinlik |
±1,6m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Kırılma Yeri |
Evet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Tarama |
Kablo tipi |
Cat5e, CAT6, CAT6a, (STP&UTP) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maks. sinyal gerilimi |
8Vp-p |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sıklık |
130KHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AC filtresi |
Evet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maksimum Aralık |
600m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PoE |
Test aralığı |
DC 5~60V standart / standart dışı PoE anahtarı |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Voltaj göstergesi |
Evet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PSE tipi |
IEEE 802.3af/at |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
LCD Ekran |
Arka aydınlatmalı 128*64 nokta vuruşlu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Güç Kaynağı |
AAA*3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Düşük Pil Uyarısı |
2.7V |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Otomatik Kapanma Süresi |
15dk、30dk、60dk、KAPALI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maksimum Çalışma Akımı |
<150mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Alıcı |
Hassasiyet Ayarlanabilir |
Evet |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AC Voltaj Tespiti |
Evet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Lamba |
Evet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pil Tipi |
9V*1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Düşük Pil Uyarısı |
6± 0,5V |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maksimum Çalışma Akımı |
<100mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Uzak |
Kablo Haritası Bağlantı Noktası |
RJ45 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
