İnsize 2824-S3 Silindir Komparatörü Seti

İnsize 2824-S3 silindir komparatör seti; standart komparatörlerin ölçüm yapmasının mümkün olmadığı, el ve göstergenin girmediği silindirik yapılar içerisinde pürüzlülük, iç çap ve salgı değerlerinin ölçülmesini sağlayan ölçüm cihazıdır.

İnsize 2824-S3 Silindir Komparatör Seti Özellikleri

- Silindir komparatör saatleri; iç çap ölçmek için kullanılan kullanılan ürünlerdir. Ölçüm alanları genelllikle ölçümü zor olan dairesel alanlardır.
- İç çap ölçümü haricinde silindirlerin ve konik alanların yüzey pürüzlülük ve salgı değerlerilerinin ölçümünde hassas sonuçlar vermektedir.
- İnsize 2824-s3 delik ölçüm cihazı, 50 mm ile 160 mm arasındaki delik çaplarını 2308-10FA komparatörü vasıtasıyla ölçmek için uygun olan ve milimetrenin yüzde birine yani 0,01 mm'ye kadar ölçebilen bir metrik boru ölçüm cihazıdır.
- Analog göstergesi ile ölçüm yapmaktadır.
- Birçok sektörde kullanılmakla birlikte en sık kullanılan sektörler; otomotiv, kalıp, tornacılık sanayilerinde sıklıkla tercih edilen bir komparatör ölçüm cihazıdır.
- Kutu içerisinden çıkan çubukları ölçülecek alanın özelliğine göre göstergeye bağlanarak ölçüm yapılmaktadır.
- Bu silindir komparatör modeli 0.001 mm komparatör saati modellerine uygun değildir.
- Bu zor ölçümleri yapabilmesi için ürünün setinde birçok uç bulunmaktadır, kutusundan çıkan parçalar şu şekildedir :

* 1 Adet 2308-10FA Komparatör Saati (Ölçüm Aralığı 10mm, Hassasiyet 0.01mm)

* 1 Adet 18-35mm Ölçüm Kolu

* 1 Adet 35-60mm Ölçüm Kolu

* 1 Adet 50-160mm Ölçüm Kolu

* 1 Adet Anahtar

* Ölçüm Çubukları ↓

+0.5mm (2 Adet), +1mm (2 Adet), +2mm, +3mm, +55mm, 18mm (Ölçüm Başlığı Üzerinde),

-20mm, 22mm, 24mm, 26mm, 28mm, 30mm, 32mm, 34mm, 35mm (Ölçüm Başlığı Üzerinde),

-40mm, 45mm, 50mm (Ölçüm Başlığı Üzerinde),

-55mm (2 Adet), 60mm (2 Adet), 65mm, 70mm, 75mm, 80mm, 85mm, 90mm, 95mm, 100mm, 105mm

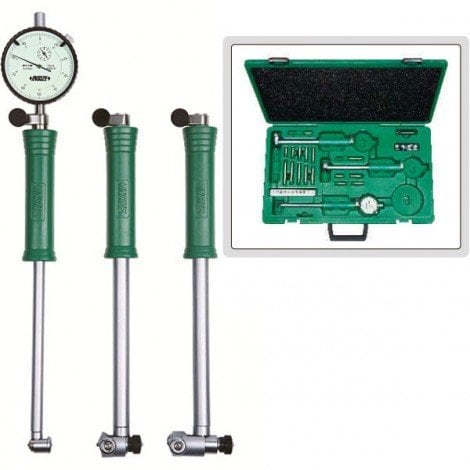

Cihaz paketi kapsamında 1 adet gösterge ve 3 adet farklı ölçüm kolu bulunmaktadır.


Birçok sektörde kullanılmakla birlikte en sık kullanılan sektörler; otomotiv, kalıp, tornacılık sanayilerinde sıklıkla tercih edilen bir ölçüm cihazıdır.

Ürünün prob takımlarının uç kısımlarında,ölçüm yaparken silindir duvarlarının çizilmesini veya işaretlenmesini önlemeye yardımcı olan bir teflon kaplama bulunur.
