FNIRSI TSG3020 Sinyal Jeneratörü 30MHz Çift Kanal
FNIRSI TSG3020 Sinyal Jeneratörü 30MHz Çift Kanal
FNIRSI TSG3020 sinyal jeneratörü; elektronik geliştirme, devre testi, eğitim, laboratuvar ve endüstriyel uygulamalar için geliştirilmiş çift kanallı profesyonel fonksiyon ve arbitrary dalga formu üretecidir. 30 MHz maksimum çıkış frekansı, 200 MSa/s örnekleme hızı, 14-bit dikey çözünürlük ve 20 Vpp'ye kadar çıkış genliği ile hassas ve kararlı sinyal üretimi sağlar. 4,3 inç TFT renkli ekranı ve dokunmatik kontrol desteği sayesinde ölçüm ve test uygulamalarında pratik kullanım sunar.

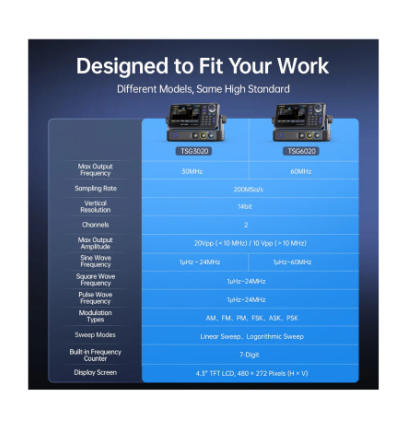

FNIRSI TSG3020 Sinyal Jeneratörü Özellikleri
FNIRSI TSG3020 sinyal jeneratörü, iki bağımsız çıkış kanalı sayesinde farklı sinyallerin aynı anda üretilmesine olanak tanır. Sinüs, kare, rampa, pulse, üçgen, gürültü, DC ve arbitrary dalga formlarını destekleyen cihaz; elektronik devrelerin geliştirilmesi, test edilmesi ve arıza analizinde kullanılabilir.
30 MHz maksimum çıkış frekansı
2 kanallı sinyal çıkışı
200 MSa/s örnekleme hızı
14-bit dikey çözünürlük
1 µHz frekans çözünürlüğü
20 Vpp'ye kadar çıkış genliği
4 kpts arbitrary dalga formu hafızası
24 dalga formu kalıcı depolama
DDS ve Point-by-Point çıkış modları
AM, FM, PM, FSK, ASK ve PSK modülasyon
Lineer ve logaritmik Sweep fonksiyonu
7 haneli frekans sayacı
4,3 inç TFT renkli ekran
Dokunmatik ekran desteği
USB bağlantısı
Type-C güç girişi
30 MHz Çift Kanallı Sinyal Jeneratörü
FNIRSI TSG3020, maksimum 30 MHz çıkış frekansına sahip çift kanallı bir sinyal jeneratörü modelidir. İki kanal desteği, farklı frekans ve dalga formlarının aynı test ortamında kullanılabilmesine imkan verir. Bu özellik özellikle elektronik AR-GE, devre tasarımı, bakım ve eğitim uygulamalarında esnek çalışma olanağı sağlar.
200 MSa/s Örnekleme ve 14-Bit Çözünürlük
TSG3020 sinyal jeneratörü, 200 MSa/s örnekleme hızı ve 14-bit dikey çözünürlük sunar. Yüksek örnekleme kapasitesi, oluşturulan dalga formlarının hassas şekilde üretilmesine yardımcı olur. 14-bit çözünürlük ise özellikle hassas elektronik testlerde sinyal seviyelerinin daha ayrıntılı oluşturulmasını sağlar.
20 Vpp'ye Kadar Çıkış Genliği
FNIRSI TSG3020 sinyal jeneratörü, uygun çıkış koşullarında 20 Vpp'ye kadar genlik sağlayabilir. Ayarlanabilir çıkış genliği sayesinde düşük seviyeli elektronik sinyallerden daha yüksek genlik gerektiren testlere kadar farklı uygulamalarda kullanılabilir.
Fonksiyon ve Arbitrary Dalga Formu Üretimi
Cihaz yalnızca standart fonksiyonları değil, kullanıcı tarafından oluşturulan arbitrary dalga formlarını da destekler. TSG3020 sinyal jeneratörü; sinüs, kare, rampa, pulse, üçgen, gürültü, DC ve arbitrary sinyaller oluşturabilir.
Desteklenen Dalga Formları
Sinüs (Sine)
Kare (Square)
Rampa (Ramp)
Pulse
Üçgen (Triangle)
Gürültü (Noise)
DC
Arbitrary dalga formu
AM, FM, PM, FSK, ASK ve PSK Modülasyon
FNIRSI TSG3020 sinyal jeneratörü; AM, FM, PM, FSK, ASK ve PSK olmak üzere farklı modülasyon türlerini destekler. Geniş modülasyon seçenekleri sayesinde haberleşme sistemleri, elektronik devre geliştirme, eğitim ve laboratuvar uygulamalarında farklı sinyal senaryoları oluşturulabilir.
DDS ve Point-by-Point Teknolojisi
TSG3020, DDS ve Point-by-Point çıkış modlarını destekler. ZeroSurge ve VeriPoint teknolojileri özellikle pulse ve arbitrary dalga formlarının oluşturulmasında sinyal kalitesini geliştirmeye yönelik tasarlanmıştır. Böylece sinyal jeneratörü, standart dalga formlarının yanı sıra daha karmaşık test sinyallerinin oluşturulmasında kullanılabilir.
Lineer ve Logaritmik Sweep Fonksiyonu
FNIRSI TSG3020 sinyal jeneratörü, lineer ve logaritmik frekans tarama modlarını destekler. Sweep özelliği sayesinde belirlenen frekans aralığında otomatik tarama gerçekleştirilebilir. Bu fonksiyon filtre, amplifikatör, devre ve çeşitli elektronik sistemlerin frekans tepkisinin incelenmesinde kullanışlıdır.
7 Haneli Frekans Sayacı
Cihaz üzerinde bulunan 7 haneli frekans sayacı, TTL uyumlu harici sinyallerin frekansının ölçülmesine imkan verir. Frekans sayacı yaklaşık 100 mHz ile 100 MHz ölçüm aralığını destekler. Böylece TSG3020 sinyal jeneratörü, sinyal üretiminin yanında harici frekans ölçümü için de kullanılabilir.
4,3 İnç TFT Dokunmatik Ekran
FNIRSI TSG3020, 480 × 272 piksel çözünürlüğe sahip 4,3 inç TFT renkli ekran kullanır. Dokunmatik ekran ve fiziksel tuşların birlikte kullanılabilmesi, sinyal jeneratörü ayarlarının hızlı şekilde yapılmasını sağlar. Ekran yapısı dalga formu ve kanal parametrelerinin aynı anda takip edilmesini kolaylaştırır.
USB ve Type-C Bağlantısı
TSG3020 sinyal jeneratörü, USB Device bağlantısını destekler. USB bağlantısı uzaktan kontrol ve dalga formu aktarımı gibi işlemlerde kullanılabilir. Type-C 5 V / 2 A güç girişi ise cihazın modern güç kaynaklarıyla kullanılmasına imkan verir.
FNIRSI TSG3020 Nerelerde Kullanılır?
FNIRSI TSG3020 sinyal jeneratörü, elektronik sinyal oluşturulması gereken profesyonel, endüstriyel ve eğitim uygulamalarında kullanılabilir. Çift kanal yapısı ve geniş dalga formu desteği farklı test senaryolarının oluşturulmasına yardımcı olur.
Elektronik AR-GE laboratuvarları
Elektronik devre tasarımı
Devre test ve hata analizi
PLC uygulamaları
Sensör simülasyonu
Motor kontrol sistemleri
Amplifikatör testleri
Filtre ve frekans tepki testleri
Elektronik bakım ve onarım
Üniversite ve teknik eğitim laboratuvarları
Üretim ve kalite kontrol uygulamaları
FNIRSI TSG3020 Sinyal Jeneratörü Kimler İçin Uygundur?
FNIRSI TSG3020 sinyal jeneratörü; elektronik mühendisleri, teknisyenler, AR-GE ekipleri, bakım personeli, elektronik servisleri, üniversiteler, teknik okullar ve elektronik devre geliştiren kullanıcılar için uygundur. 30 MHz frekans kapasitesi, çift kanal çıkışı ve arbitrary dalga formu desteği sayesinde geniş bir uygulama alanına sahiptir.
