FNIRSI LC1020E LCR Metre 100kHz ESR Ölçer

FNIRSI LC1020E LCR Metre 100kHz ESR Ölçer

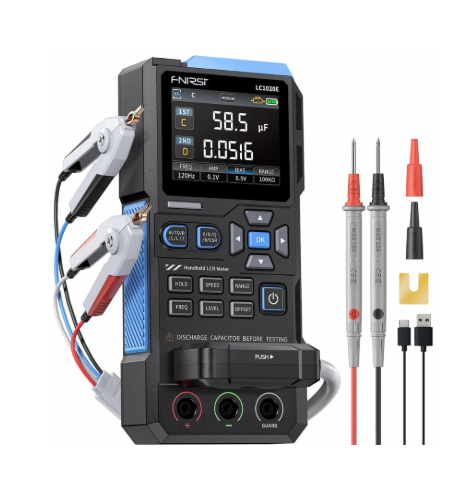

FNIRSI LC1020E LCR Metre, direnç, kapasitans ve endüktans başta olmak üzere elektronik komponentlerin ayrıntılı olarak analiz edilmesi için geliştirilmiş yüksek hassasiyetli taşınabilir bir ölçüm cihazıdır. 100 Hz, 120 Hz, 1 kHz, 10 kHz ve 100 kHz test frekansları, ESR ölçümü, 4.5 dijit gösterim ve 2.8 inç TFT renkli ekran özelliklerini kompakt bir gövdede bir araya getirir. FNIRSI LC1020E LCR Metre; elektronik servis, laboratuvar, Ar-Ge, üretim hattı ve kalite kontrol uygulamalarında direnç, kondansatör ve bobinlerin test edilmesi için kullanılabilir.

FNIRSI LC1020E LCR Metre Nedir?

FNIRSI LC1020E LCR Metre, elektronik komponentlerin elektriksel karakteristiklerini farklı test frekanslarında incelemek için tasarlanmış profesyonel el tipi LCR ölçüm cihazıdır. Ana ölçüm parametreleri AUTO, R, C, L ve Z; ikincil parametreleri ise X, D, Q, θ ve ESR olarak destekler. Böylece yalnızca direnç, kapasitans veya endüktans değerini görmek yerine komponent hakkında daha ayrıntılı ölçüm verilerine ulaşılabilir.

Cihazın taşınabilir yapısı, gelişmiş ölçüm fonksiyonlarının laboratuvar dışında da kullanılabilmesine olanak tanır. FNIRSI LC1020E LCR Metre, elektronik kart tamirinden komponent kontrolüne, Ar-Ge çalışmalarından üretim hattındaki seri testlere kadar geniş bir kullanım alanına sahiptir.

FNIRSI LC1020E LCR Metre İle100kHz Test Frekansı ve 4.5 Dijit Ölçüm

FNIRSI LC1020E LCR Metre; 100 Hz, 120 Hz, 1 kHz, 10 kHz ve 100 kHz olmak üzere beş farklı test frekansı sunar. Farklı frekans seçenekleri sayesinde direnç, kondansatör ve bobin gibi komponentlerin farklı çalışma koşullarındaki karakteristikleri incelenebilir. Ana ve ikincil parametrelerde 4.5 dijit gösterim desteği ölçüm sonuçlarının ayrıntılı şekilde görüntülenmesini sağlar.

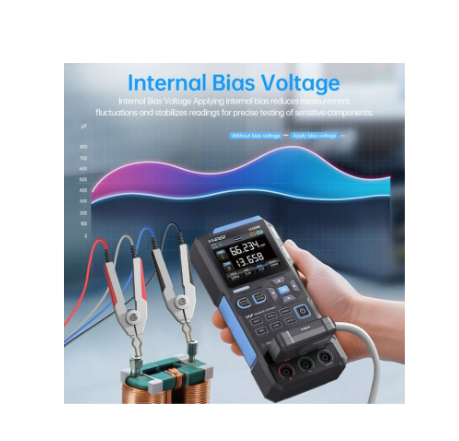

Test seviyesi 0.1 V, 0.3 V ve 0.6 V RMS olarak seçilebilir. Dahili bias gerilimi ise 0.0 V ve 0.5 V seçeneklerini destekler. Bu özellikler FNIRSI LC1020E LCR Metre modelinin farklı elektronik komponentlere ve ölçüm senaryolarına göre yapılandırılabilmesini sağlar.

L, C, R, Z ve ESR Ölçümü

FNIRSI LC1020E LCR Metre, endüktans için 0–100 H, kapasitans için 0–100 mF ve direnç için 0–10 MΩ ölçüm aralıklarını destekler. Ana parametrelerde AUTO, R, C, L ve Z; ikincil parametrelerde X, D, Q, θ ve ESR seçenekleri bulunur. Bu yapı özellikle kondansatör ESR kontrolü, bobin analizi, direnç ölçümü ve elektronik komponent karşılaştırmalarında kullanışlıdır.

ESR ölçüm fonksiyonu özellikle kondansatörlerin değerlendirilmesinde önemli bir parametre sunarken, Q ve D gibi ikincil ölçüm değerleri komponentlerin elektriksel davranışlarının daha ayrıntılı incelenmesine yardımcı olur. Böylece FNIRSI LC1020E LCR Metre yalnızca temel bir komponent test cihazı olarak değil, ayrıntılı elektronik analizlerde kullanılabilecek bir LCR metre olarak değerlendirilebilir.

Open ve Short Kalibrasyon Özelliği

FNIRSI LC1020E LCR Metre, açık devre Open Calibration ve kısa devre Short Calibration fonksiyonlarını destekler. Kalibrasyon işlemleri test bağlantılarından ve ölçüm aparatlarından kaynaklanabilecek sistematik etkilerin azaltılmasına yardımcı olur. Özellikle düşük değerli komponentlerin ölçümünde doğru test bağlantısının ve uygun kalibrasyonun kullanılması önemlidir.

3 Terminal ve 5 Terminal Kelvin Bağlantısı

FNIRSI LC1020E LCR Metre, üç terminalli ve beş terminalli test bağlantı yapılarını destekler. Kelvin tipi test bağlantısı, bağlantı ve test uçlarından kaynaklanabilecek ek direnç etkilerinin azaltılmasına yardımcı olarak hassas komponent ölçümlerinde avantaj sağlar.

Cihazla birlikte sunulan Kelvin test klipsi farklı elektronik komponentlerin pratik şekilde bağlanmasını kolaylaştırır. Bu özellik laboratuvar çalışmaları, elektronik servis uygulamaları ve hassas komponent karşılaştırmaları açısından FNIRSI LC1020E LCR Metre modelinin kullanım alanını genişletir.

Sorting ve PASS/FAIL Komponent Kontrolü

FNIRSI LC1020E LCR Metre, komponent sınıflandırma ve karşılaştırma işlemleri için Sorting fonksiyonuna sahiptir. Kullanıcı nominal değer ve tolerans sınırlarını belirleyerek ölçülen komponentlerin belirlenen kriterlere uygunluğunu hızlı şekilde değerlendirebilir. Bu yapı özellikle aynı özellikte çok sayıda direnç, kondansatör veya bobinin kontrol edildiği üretim ve kalite kontrol işlemlerinde zaman kazandırır.

Ayarlanabilir tolerans değerleri ve sesli-görsel uyarı sistemi sayesinde seri komponent kontrollerinde sonuçların hızlı şekilde değerlendirilmesi mümkündür. Bu nedenle cihaz yalnızca teknik servis için değil, üretim hattı ve komponent sınıflandırma uygulamaları için de kullanılabilir.

2.8 İnç TFT Renkli Ekran

FNIRSI LC1020E LCR Metre, 2.8 inç TFT LCD renkli ekrana sahiptir. Ana ve ikincil ölçüm parametrelerinin aynı ekranda görüntülenebilmesi, ölçüm sonuçlarının hızlı şekilde takip edilmesini kolaylaştırır. Ekran parlaklığı ayarlanabilir ve cihaz üzerinde ölçüm fonksiyonlarına doğrudan erişim sağlayan fiziksel kontrol tuşları bulunur.

Data Hold, Kayıt ve USB Type-C Bağlantısı

FNIRSI LC1020E LCR Metre, Data Hold fonksiyonu ile ekrandaki ölçüm değerinin tutulmasını destekler. Kayıt fonksiyonu yapılan testlerin takibini kolaylaştırırken USB Type-C bağlantısı cihazın şarj edilmesi ve desteklenen iletişim fonksiyonlarının kullanılması için görev yapar.

3.7 V 3000 mAh dahili lityum batarya sayesinde FNIRSI LC1020E LCR Metre sürekli harici güç bağlantısına ihtiyaç duymadan taşınabilir şekilde kullanılabilir. Bu yapı saha servisleri, laboratuvarlar ve farklı çalışma noktaları arasında cihaz taşıyan teknik personel için avantaj sağlar.

FNIRSI LC1020E LCR Metre Teknik Özellikleri

FNIRSI LC1020E LCR Metre 2.8 inç TFT LCD renkli ekran, 4.5 dijit ana ve ikincil parametre gösterimi, AUTO/R/C/L/Z ana parametreleri ve X/D/Q/θ/ESR ikincil parametrelerini destekler. Endüktans ölçüm aralığı 0–100 H, kapasitans ölçüm aralığı 0–100 mF ve direnç ölçüm aralığı 0–10 MΩ'dur.

Cihazda 100 Hz, 120 Hz, 1 kHz, 10 kHz ve 100 kHz test frekansları ile 0.1 V, 0.3 V ve 0.6 V RMS test seviyeleri bulunur. Dahili bias seçenekleri 0.0 V ve 0.5 V, çıkış empedansı ise 100 Ω'dur. FNIRSI LC1020E LCR Metre Open ve Short kalibrasyon, Sorting karşılaştırma, PASS/FAIL değerlendirme, Data Hold, kayıt, sesli-görsel uyarı ve ekran parlaklık ayarı gibi yardımcı fonksiyonlara sahiptir.

Test bağlantısında üç terminalli ve beş terminalli yapı desteklenir. USB Type-C arabirimi bulunan cihaz 3.7 V 3000 mAh şarj edilebilir lityum batarya ile çalışır. Ürün yaklaşık 185 × 85 × 35 mm boyutlarında ve 299 gram ağırlığındadır.

FNIRSI LC1020E Nerelerde Kullanılır?

FNIRSI LC1020E LCR Metre; elektronik laboratuvarlarında, Ar-Ge çalışmalarında, teknik servislerde, elektronik kart onarımında, üretim hatlarında, komponent giriş kalite kontrolünde ve eğitim uygulamalarında kullanılabilir. Direnç, kondansatör ve bobinlerin ölçülmesi, ESR kontrolü, komponent karşılaştırması ve tolerans sınıflandırması cihazın başlıca kullanım alanları arasındadır.

FNIRSI LC1020E Kimler İçin Uygundur?

FNIRSI LC1020E LCR Metre; elektronik mühendisleri, teknisyenler, Ar-Ge ekipleri, elektronik servis personeli, üretim ve kalite kontrol ekipleri, eğitim laboratuvarları ve gelişmiş komponent ölçümleri gerçekleştirmek isteyen elektronik kullanıcıları için uygundur. El tipi tasarım ile gelişmiş LCR ölçüm fonksiyonlarının bir araya getirilmesi cihazın hem masa başında hem de taşınabilir uygulamalarda kullanılmasını sağlar.
