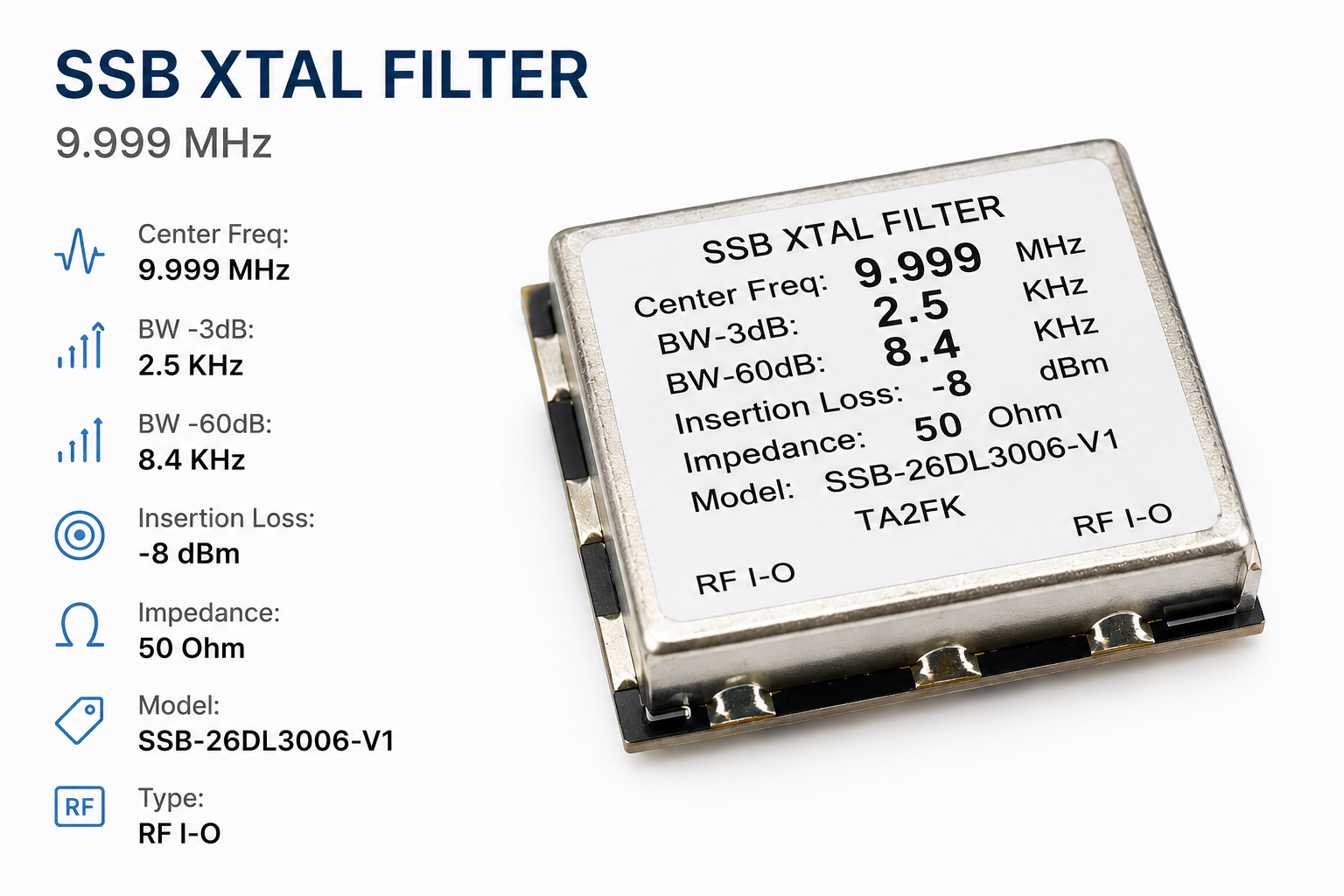

10 MHz SSB Kristal Filtre 8 Pole
Yüksek performanslı, alıcı-verici mimarileri için özel olarak tasarlanmış ve optimize
Bu filtre ne kadar seçici?
Bu modelin merkez frekansı yaklaşık 10 MHz (9.999 MHz)'dir.
Band genişliği (-3 dB): 2.5 kHz
Bu değer özellikle dikkat çekicidir.
Karşılaştırmak gerekirse;
- FM radyo → yaklaşık 150 kHz
- AM radyo → yaklaşık 9 kHz
- Bu filtre → sadece 2.5 kHz
Yani yalnızca insan konuşmasının gerekli bölümünü geçirir.
-60 dB'de sadece 8.4 kHz
Bu çok önemli bir değerdir.
Filtrenin dışında kalan sinyaller yaklaşık 100 milyon kat daha zayıf hale gelir.
Sonuç:
✅ Yakın kanaldaki güçlü istasyonlar bastırılır.
✅ Gürültü ciddi şekilde azalır.
✅ Zayıf istasyonlar daha rahat duyulur.
İnsertion Loss nedir?
Her filtre küçük miktarda sinyal kaybına neden olur.
Bu modele ait Insertion Loss ≈ 8 dB değeri, sinyalin filtre içinden geçerken bir miktar zayıfladığını gösterir.
İyi tasarlanmış alıcılarda bu kayıp sonraki RF veya IF yükselteçleriyle kolayca telafi edilir.
Nerelerde kullanılır?
