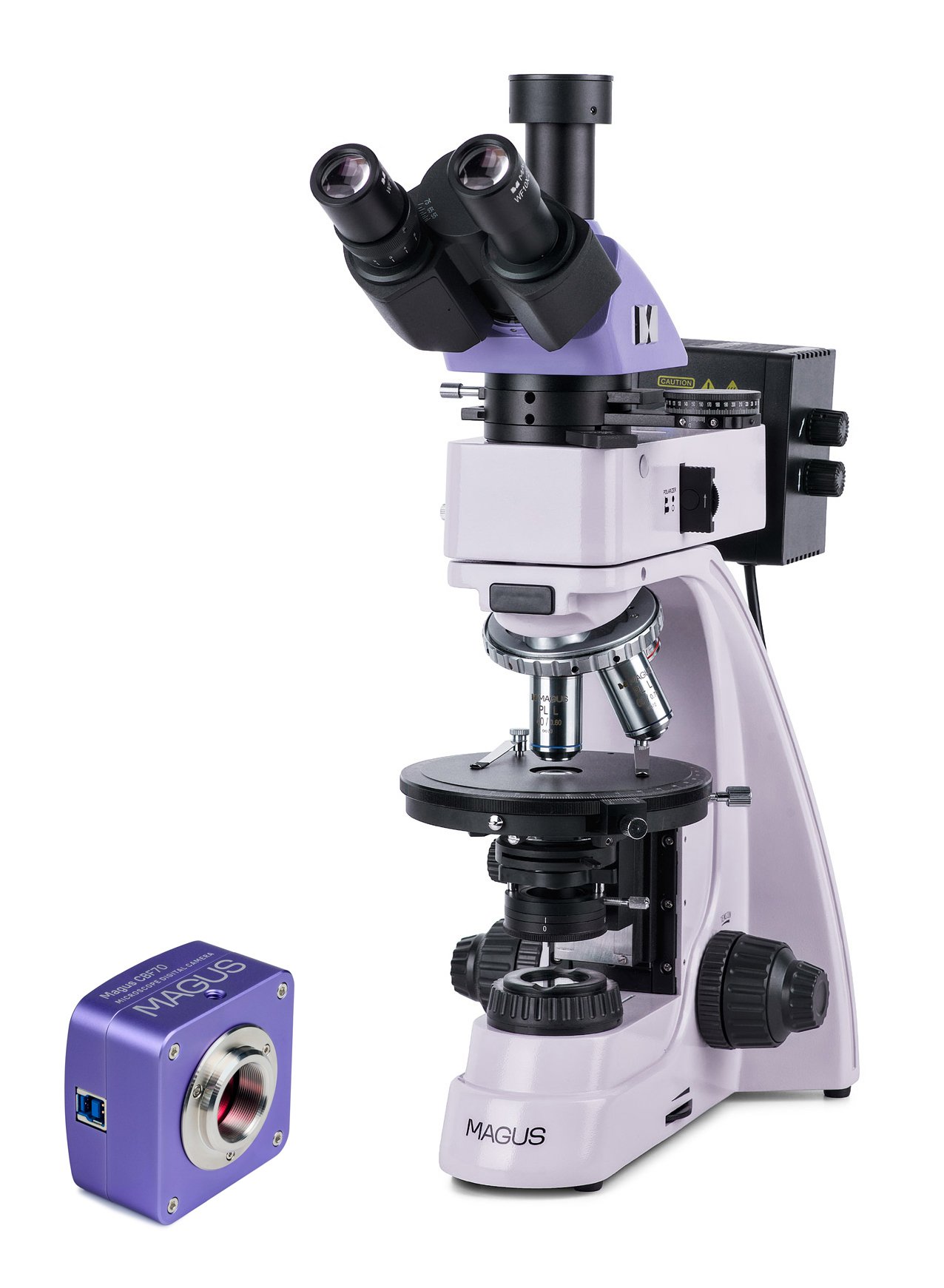

MAGUS Pol D850 Polarize Dijital Mikroskop
MAGUS Pol 850 Polarize Mikroskop geçirimli ve yansıtmalı ışıkta çalışmak üzere tasarlanmıştır. Uygun araştırma yöntemleri: polarizasyon ve parlak alan. Mikroskop, anizotropik biyolojik, jeolojik ve polimer nesnelerin yanı sıra bir tarafı cilalı, 15 mm kalınlığa kadar opak cilalı kesitleri incelemek için kullanılır. Mikroskop tıp, adli tıp, mineraloji, kristalografi veya petrografi alanındaki profesyonellerin çok çeşitli görevleri için mükemmeldir.
Dijital kamera
Profesyonel bilimsel kamera MAGUS CBF70, mikroskopla ve ayrıca 4x, 10x, 20x ve 40x objektiflerle kullanılmak üzere tasarlanmıştır. Cihaz, fotoğraf çekmenize, video çekmenize, gösterimler düzenlemenize, görüntüleri harici bir ekranda görüntülemenize ve incelenen nesnelerin açısal ve doğrusal ölçümlerini yapmanıza olanak sağlar (bu işlevin doğru çalışması için yazılımı kalibre etmeniz gerekir). Kamera aydınlık alan yöntemiyle çalışmak için önerilir.
MAGUS CBF70 kameranın beş görüntü çözünürlüğü ve kare hızı modu vardır ve böylece aralarında ihtiyaçlarınıza en uygun olanı kolaylıkla bulabilirsiniz: 5280x3954 piksel (17 fps), 3952x3952 piksel (17 fps), 2640x1976 piksel (56 fps), 1760x1316 piksel (67 fps) ve 584x438 piksel (192 fps).
Yüksek çözünürlüklü modlar fotoğrafçılık için idealdir; net, canlı ve son derece ayrıntılı görüntüler oluşturmanızı sağlar. Arttırılmış kare hızına sahip modlar, atlama ve gecikme olmadan akıcı ve bilgilendirici videolar kaydederken, nesnenin en ufak hareketlerini veya gözlemlenen hızlı akan süreçlerin özelliklerini kaydederken yardımcı olacaktır.
Bozulma olmadan en iyi görüntü kalitesini elde etmek için 1x büyütme oranına sahip adaptör kullanılması tavsiye edilir.
Kamera tasarımında, SONY Exmor 4/3'' renkli arkadan aydınlatmalı CMOS sensör kullanılmıştır. Düşük ortam ışığında bile görüntünün parlak olmasını sağlar. Sensörün daha büyük fiziksel boyutu, görüntülenen renklerin daha derin ve resmin daha net görünmesine yardımcı olur.
Optik parçalar
Mikroskobun optik parçaları sonsuzluk düzeltimlidir ve iç gerilimleri yoktur. Merceklerin oluşturduğu görüntü orijinaldir, yapay yansımalardan arındırılmıştır, yüksek kontrastlıdır ve ayrıntılıdır. Mercekler, optik eksene ortalanmış yuvalara sahip döner bir burun parçasına takılıdır. Beş yuva bulunur ve dört objektif kitte yer alır; mikroskobun büyütme aralığı dahilinde daha fazla büyütme elde etmek için ek bir objektif takılabilir. Objektifler, lameller olmadan örneklerle çalışmak üzere tasarlanmıştır.
Trinoküler başlık, trinoküler tüpe dijital kamera takmanızı sağlar. Işın demeti ayırma 100:0 veya 0:100’dür, yani ışığın tamamı ya kameraya ya da göz merceği tüplerine gider. Sol göz merceği tüpünde bir diyopter ayar halkası bulunur: gözler arasındaki görüş farkını dengelemek ve örneğin mümkün olan en net görüntüsünü elde etmek için döndürülür.
Aydınlatma
Geçirimli ve yansıtmalı ışık için 30 W halojen ampüller kullanılır. Parlaklıkları, her objektifte açıkça okunabilen bir görüntü elde etmek için yeterlidir ve “sıcak” emisyon spektrumu, uzun süreli kullanım sırasında rahatlık sağlar. Köhler aydınlatma kurulumu çözünürlüğün artmasını sağlayacak, görüş alanındaki hataları ve kenarlardaki kararmaları ortadan kaldıracaktır. Yansıtmalı ışıkta çalışırken renk üretimini doğru şekilde ayarlamak için ışık filtreleri kullanılır.
Hem geçirimli hem de yansıtmalı ışık için polarizasyon kullanılabilir. Polarize ışıkta gözlemlere başlamak için optik yola bir analizör yerleştirilir. Ardından, analizörün ve polarizörün bağıl konumu döndürülerek değiştirilir, bu polarizasyon açısını da değiştirir. Ara bağlantı parçasındaki özel bir yuvaya takılan dengeleyiciler yardımıyla nesnelerin kontrastı artırılır. Aynı bağlantı parçası aynı zamanda konoskopik incelemelerde kullanılan bir Bertrand merceği de içerir.
Nesne tablası ve odaklama mekanizması
Mikroskopta döner bir nesne tablası bulunur: döndürüldüğünde, örneğin polarize ışıkta ışığı kırma şekli değiştirilir. Nesne tablasında, dönüş açısını 0,1°’ye kadar doğrulukla belirleyebileceğiniz bir ölçek vardır. En parlak ve net görüntüyü elde etmek için nesne tablası mikroskobun optik eksenine göre ortalanabilir.
Kaba ve ince odaklama düğmeleri standın alt kısmında bulunur ve böylece kullanıcı elleri masanın üzerinde rahat bir poz alabilir. Kaba gerginlik ayarlanabilir ve ayrıca kaba odaklama kilidi de vardır. İnce odaklama, örneğin sorunsuz hareket etmesini sağlar.
Aksesuarlar
Mikroskobunuzdan en iyi şekilde yararlanmak için MAGUS serisinin aksesuarlarını kullanın: göz mercekleri, objektifler, kalibrasyon lamları, dijital kameralar, vb.
Mikroskopun önemli özellikleri:
- Geçirimli ve yansıtmalı polarize ve doğal ışıkta çalışmak için
- Dijital kamera için tüplü trinoküler başlık; 100:0 veya 0:100 ışık demeti ayırma
- Hatalardan ve yanlış iç yansımalardan arınmış net görüntüler için gerinimsiz planlı akromatik objektifler
- Çalışma alanının halojen aydınlatması, gözler için rahat bir renk spektrumu; 30 W ampül gücü
- Döner nesne tablası, polarizör ve dönme açısı işaretli analizör, Bertrand merceği ve dengeleyiciler
- Döner yuvalar ve nesne tablası mikroskobun optik eksenine göre ortalanmıştır
- Ek aksesuarlarla uyumludur
Kameranın önemli özellikleri:
- Beş grafik ve fps ayarı vardır: bunlar arasında kendinize en uygun modu kolaylıkla bulabilirsiniz
- USB 3.0 arayüzü sayesinde hızlı veri aktarımı
- Düşük ışık koşullarında bile parlak, net görüntüler için SONY Exmor renkli sensör
- “Hızlı başlangıç”: ürünle birlikte verilen yazılımı yüklediğinizde kamera kullanıma hazır hale gelir
- Kamera görüntünüzü harici bir ekranda görüntüleyerek gözlemlerinizi basitleştirin veya izleyicilere gösterin
Kit içeriği:
- MAGUS CBF70 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Güç girişli taban, geçirimli ışık kaynağı ve kondansatör, odaklama mekanizması, nesne tablası ve döner burun parçası
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Bertrand mercekli ara tüp, analizör ve dengeleyici yuvası
- Dengeleyiciler: λ dengeleyici, λ/4 dengeleyici, kuvarz kama
- Sonsuz plan akromatik objektif: PL 5x/0,12 ÇM 26,1 mm
- Sonsuz plan akromatik objektif: PL 10x/0,25 ÇM 5,0 mm
- Sonsuz plan akromatik objektif: PL 40x/0,6 (yaylı) ÇM 3,98 mm
- Sonsuz plan akromatik objektif: PL 60x/0,7 (yaylı) ÇM 2,03 mm
- Göz merceği 10x/20 mm (2 adet)
- Ölçekli 10x/20 mm göz merceği. Ölçek değeri: 0,1 mm
- C-mount adaptör 1x
- Altıgen anahtar
- Güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- 16x/11 mm göz merceği (2 adet)
- 20x/11 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL 2,5x/0,07 ÇM 11 mm
- Sonsuz plan akromatik objektif: PL 50x/0,7 (yaylı) ÇM 3,69 mm
- Sonsuz plan akromatik objektif: PL 80x/0,8 (yaylı) ÇM 1,25 mm
- Sonsuz plan akromatik objektif: PL 100x/0,85 (yaylı) ÇM 0,4 mm
- Mekanik nesne tablası bağlantısı
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti, yıl | 5 |
| EAN | 5905555018546 |
| Paket boyutu (UxGxY), cm | 44x42x67 |
| Nakliye Ağırlığı, kg | 12.1 |
| Kafa | üç gözlü |
| Kafa eğim açısı | 30° |
| Göz merceği boru çapı, mm | 23.2 |
| Objektifler | sonsuz plan akromatik, gerinimsiz: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*isteğe bağlı: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); ortak odak yüksekliği 45 mm; örnekleri lameller olmadan incelemek üzere tasarlanmıştır |
| Döner burun parçası | 5 objektif için, merkezleme |
| Çalışma mesafesi, mm | 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,69 (50x); 1,25 (80x); 0,4 (100x) |
| Lamel yuvası, mm | Ø150 |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | ayarlanabilir açıklık diyaframlı ve döner mercekli Abbe kondansatör NA 1,25 |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Parlaklık ayarı | yes |
| Işık kaynağı türü | yansıtmalı ve geçirimli ışık: 12 V/30 W |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Aydınlatma konumu | çift |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Maksimum çözünürlük, piksel | 5280x3954 |
| Sensör boyutu | 4/3" (17,4x13,0 mm) |
| Piksel boyutu, μm | 3.3x3.3 |
| Işık duyarlılığı | 1/30 saniyede 399 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,1 mV |
| Pozlama süresi | 0,1 ms – 15 s |
| Video kaydı | yes |
| Video kaydı | evet |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| Tip | biyolojik, ışık/optik, dijital |
| Nozul | Siedentopf |
| Büyütme, x | 50–600 temel yapılandırma (*isteğe bağlı: 25–1000/1600/2000) |
| Göz mercekleri | 10х/20; ölçekli 10x/20 (*isteğe bağlı: 16x/11; 20х/11) |
| Lamel yuvası özellikleri | 360° dönebilir, merkezleme, 1° dönme açısı derecelendirmesi; 0,1° hassasiyetle açıları ölçmek için verniye skalası |
| Aydınlatma | halojen |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık filtreleri | yansıtmalı ışık: mat, sarı, yeşil, mavi |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Polarizör | geçirimli ışık: ölçek üzerinde 0°, 90°, 180°, 270° işaretleri; 360° döndürülebilir; yansıtmalı ışık: çıkarılabilir |
| Ara tüp | 0–360° dönüşlü yerleşik analizör; 0,1° hassasiyetle açıları ölçmek için verniye skalası; Bertrand mercek; dengeleyicilerin takılması için yuva |
| Dengeleyici | λ dengeleyici; λ/4 dengeleyici; kuvarz kama |
| Uygulama | laboratuvar/tıbbi |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Yazılım | MAGUS View |
| Çıkış | USB 3.0, 5 Gb/s |
| Gövde | solid alüminyum |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Kare hızı, fps ve çözünürlük | 17@5280x3954, 192@584x438, 67@1760x1316, 56@2640x1976, 17@3952x3952 |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
