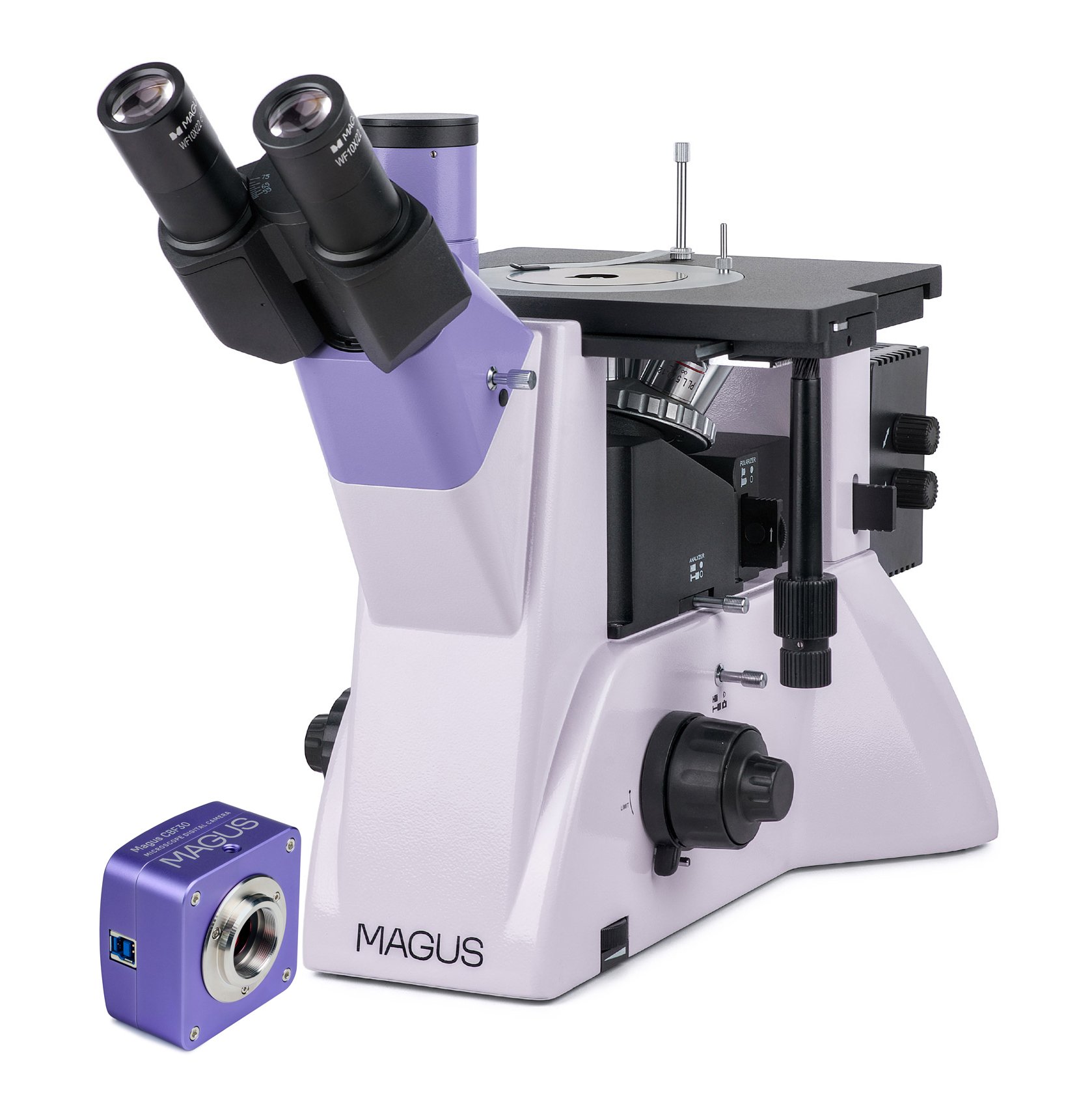

MAGUS Metal VD700 Metalurji İnverted Dijital Mikroskop

MAGUS Metal V700 Metalurji İnverted Mikroskop yansıtmalı ışıkta metallerin, alaşımların ve yarı iletkenlerin mikro yapısını incelemek için uygundur. Nesne tablası 2 kg’a kadar örnekleri tutabilir (örneğin yalnızca alt yüzeyi düz olmalıdır). Örneğin diğer kısımları işlem gerektirmez ve herhangi bir şekilde olabilir. Mikroskop, parlak alan ve polarize ışık gözlemleri için tasarlanmıştır, bir yan kamera bağlantı noktasına ve bir trinoküler tüpe sahiptir ve çok çeşitli laboratuvar ve üretim uygulamaları için uygundur.

Dijital kamera

MAGUS CBF30 Dijital Kamera, mikroskop aracılığıyla fotoğraf ve video çekmenizi, elde edilen dosyaları düzenlemenizi, sunumlar düzenlemenizi ve nesnelerin doğrusal ve açısal ölçümlerini yapmanızı (doğru kalibrasyondan sonra) sağlar.
Cihaz, aydınlık alan yöntemini ve 4x, 10x, 20x ve 40x objektifleri kullanan mikroskoplarda çalışmak üzere tasarlanmıştır.

6,3 MP sensör, maksimum 3072x2048 piksel çözünürlükte parlak ve ayrıntılı fotoğraflar ve videolar çekmenizi sağlar. Gerekirse, çözünürlük 1536x1024 piksele düşürülebilir. Ancak bu, 59 fps’de kalacak olan kare hızını etkilemeyecek, böylece sarsıntı veya gecikme olmadan düzgün kare geçişleri sağlanacaktır.

SONY Exmor arkadan aydınlatmalı renkli CMOS sensör, kamerayı düşük ışık koşullarında bile kullanmanızı sağlar. Görüntü okunabilir ve parlak kalacaktır. Büyütme oranı 0,5x ile 0,75x arasında olan bir adaptörün kullanılması, bozulma olmadan mümkün olan en net görüntüyü sağlayacaktır.

Optik parçalar

Mikroskop, özel tasarımlı bir trinoküler başlık ile donatılmıştır; göz merceklerinin konumu ayarlanabilir; 180° dönüş mümkündür. Dijital kamera, mikroskop gövdesindeki yan kamera bağlantı noktasına ve monitör, mikroskop başlığındaki trinoküler tüpe monte edilir. Gövdede ışın demeti ayırma – 100:0/0:100, trinoküler başlıkta 50:50 ve 100:0.

Döner burun parçası incelenen örneğin altında bulunur ve 5 objektif yuvasına sahiptir (hepsi temel konfigürasyona dahildir). Tüm objektifler uzun çalışma mesafesine sahip sonsuz plan akromatik objektiflerdir. Temin edilen objektiflerden herhangi birinin yerine ek bir objektif monte edilebilir. Temel yapılandırmada, mikroskop büyütme oranı 50x ile 1000x aralığındadır.

Aydınlatma

Yansıtmalı ışık aydınlatıcıda, parlaklığı ayarlanabilir 30 W halojen ampul bulunur. Lamba yuvası, bir AC güç kaynağı ile çalışır. Parlak alan veya polarizasyon mikroskopi teknikleri kullanılarak birlikte verilen tüm objektiflerle gözlem yapmak için yeterince parlaktır. Köhler aydınlatmasını kurma seçeneği vardır ve ışık kaynağı üç eksende ortalanabilir. Mikroskobik fotoğrafçılıkta renk sunumunu değiştirmek için renk filtreleri kullanılabilir. Her ikisi de çıkarılabilen polarizasyon cihazları (bir analizör ve bir polarizör) vardır.

Nesne tablası ve odaklama mekanizması

10 mm, 20 mm veya 30 mm delikli yuvarlak nesne tablası plakası nesne tablasına takılır ve örnek, bir örnek tutucuyla sabitlenir. Nesne tablası oldukça geniştir (242x200 mm) ve eklenen örnekle birlikte iki eksen boyunca hareket eder. Kaba ve ince odaklama düğmelerini kullanarak görüntünün keskinliğini ayarlayabilirsiniz. Kaba düğme gerginliğinin sertliğini ayarlayabilirsiniz ve bir kilit düğmesi vardır.

Aksesuarlar

Ek aksesuarlar MAGUS Metal V700 mikroskoptan en iyi şekilde yararlanmanızı sağlar. Göz mercekleri, uzun çalışma mesafeli plan akromatik objektifler, kalibrasyon lamları ve dijital kameralar mevcuttur.

Mikroskopun önemli özellikleri:

• Parlak ve polarizasyon mikroskopi tekniklerini kullanarak büyük ve ağır örneklerin incelenmesi; örneğin yalnızca bir tarafı işlenmelidir
• Büyük nesne tablası, 10 mm, 20 mm ve 30 mm delikli yuvarlak döner nesne tablası plakaları
• Trinoküler başlık montaj sırasında 180° döndürülebilir
• Dijital kamera ve monitörü monte etmek için iki seçenek vardır: 50:50 ve 100:0 ışın demeti ayırma ile trinoküler başlık üzerine veya 100:0 veya 0:100 ışın demeti ayırma ile mikroskop gövdesi üzerine
• Yansıtmalı ışık gözlemleri, ışık kaynağı – parlaklığı ayarlanabilir 30 W halojen ampul
• Köhler aydınlatma kurulumu, çıkarılabilir analizör ve polarizör ve ortalanabilen bir ışık kaynağı
• Mikroskobun yeteneklerini artırmak için geniş uyumlu aksesuar seçkisi

Kameranın önemli özellikleri:

• Düşük büyütmeli objektiflerle kullanılması önerilir
• Düşük ışık koşullarında bile net görüntüler için ışığa duyarlı renkli sensör
• Hareketli nesnelerin veya hızlı hareket eden süreçlerin gözlemlenmesi için yeterli olan 59 fps kare hızı
• Kit, tüm kamera özelliklerinin işlevselliğini tam olarak sağlayan ve sonuç olarak “hızlı başlangıç” sağlayan bir yazılım içerir
• Yüksek veri aktarım hızları için güvenilir USB 3.0 arabirimi
• Herhangi bir zamanda size en uygun seçeneği seçebilmeniz için çözünürlük ayarı

Kit içeriği:

• MAGUS CBF30 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
• Güç girişi, odaklama mekanizması, nesne tablası ve döner burun parçası içeren taban
• Lamba yuvalı yansıtmalı ışık aydınlatıcı
• Trinoküler başlık
• Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
• Sonsuz plan akromatik objektif: PL L10х/0,25 ÇM 20,2 mm
• Sonsuz plan akromatik objektif: PL L20х/0,40 ÇM 8,80 mm
• Sonsuz plan akromatik objektif: PL L50х/0,70 ÇM 3,68 mm
• Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
• Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
• C-mount adaptör 1x
• Altıgen anahtar
• AC güç kablosu
• Toz kapağı
• Kullanım kılavuzu ve garanti kartı

Talep üzerine mevcuttur:

• Ölçekli 10x/22 mm göz merceği
• 12,5x/14 mm göz merceği (2 adet)
• 15x/15 mm göz merceği (2 adet)
• 20x/12 mm göz merceği (2 adet)
• 25x/9 mm göz merceği (2 adet)
• Sonsuz plan akromatik objektif: PL L40х/0,60 ÇM 3,98 mm
• Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM 2,08 mm
• Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM 1,25 mm
• Kalibrasyon lamı
