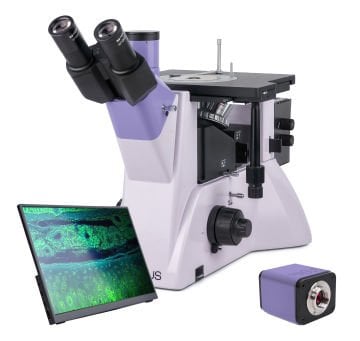

MAGUS Metal VD700 LCD Metalurji İnverted Dijital Mikroskop
MAGUS Metal V700 Metalurji İnverted Mikroskop yansıtmalı ışıkta metallerin, alaşımların ve yarı iletkenlerin mikro yapısını incelemek için uygundur. Nesne tablası 2 kg’a kadar örnekleri tutabilir (örneğin yalnızca alt yüzeyi düz olmalıdır). Örneğin diğer kısımları işlem gerektirmez ve herhangi bir şekilde olabilir. Mikroskop, parlak alan ve polarize ışık gözlemleri için tasarlanmıştır, bir yan kamera bağlantı noktasına ve bir trinoküler tüpe sahiptir ve çok çeşitli laboratuvar ve üretim uygulamaları için uygundur.
Dijital Kamera
MAGUS CHD20 Dijital Kamera 2 MP sensörle donatılmıştır ve 1920x1080 piksel çözünürlükte gerçekçi Full HD görüntüler üretir. Kamera, floresan ışıkta çalışmaya uygun yüksek ışık hassasiyetine sahiptir. R, G, B ana renk mozaik filtrelerin kullanımı sayesinde düşük karanlık akım ve net görüntü elde edilir.
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzü kullanır. Bu modda kamera bilgisayar olmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Kamerayı bilgisayara bağlamak için ek bir USB 2.0 arayüzü sağlanmıştır.
Video, video çıkış arayüzüne bağlı olarak 60 fps veya 50 fps hızında kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir, bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD monitörler MAGUS mikroskopları için eksiksiz bir görüntüleme sistemi biçimlendirmek amacıyla MAGUS CHD kameralar ile birlikte çalışır.
Kameraya bağlantı HDMI arabirimi üzerinden yapılır. Monitör gerçek zamanlı görüntüler gösterir. IPS LCD ekranı geniş bir görünüm açısına, yüksek parlaklığa ve iyi kontrasta sahiptir. Ekranda daha geniş bir açılı ile bakarken bile, görüntü bozulmaz. Ekran boyutu 13,3"tir.
Monitör yatay bir yüzeye bir katlanır stand kullanılarak kurulabilir ya da doğrudan bir kamera veya tripoda monte edilebilir.
Optik parçalar
Mikroskop, özel tasarımlı bir trinoküler başlık ile donatılmıştır; göz merceklerinin konumu ayarlanabilir; 180° dönüş mümkündür. Dijital kamera, mikroskop gövdesindeki yan kamera bağlantı noktasına ve monitör, mikroskop başlığındaki trinoküler tüpe monte edilir. Gövdede ışın demeti ayırma – 100:0/0:100, trinoküler başlıkta 50:50 ve 100:0.
Döner burun parçası incelenen örneğin altında bulunur ve 5 objektif yuvasına sahiptir (hepsi temel konfigürasyona dahildir). Tüm objektifler uzun çalışma mesafesine sahip sonsuz plan akromatik objektiflerdir. Temin edilen objektiflerden herhangi birinin yerine ek bir objektif monte edilebilir. Temel yapılandırmada, mikroskop büyütme oranı 50x ile 1000x aralığındadır.
Aydınlatma
Yansıtmalı ışık aydınlatıcıda, parlaklığı ayarlanabilir 30 W halojen ampul bulunur. Lamba yuvası, bir AC güç kaynağı ile çalışır. Parlak alan veya polarizasyon mikroskopi teknikleri kullanılarak birlikte verilen tüm objektiflerle gözlem yapmak için yeterince parlaktır. Köhler aydınlatmasını kurma seçeneği vardır ve ışık kaynağı üç eksende ortalanabilir. Mikroskobik fotoğrafçılıkta renk sunumunu değiştirmek için renk filtreleri kullanılabilir. Her ikisi de çıkarılabilen polarizasyon cihazları (bir analizör ve bir polarizör) vardır.
Nesne tablası ve odaklama mekanizması
10 mm, 20 mm veya 30 mm delikli yuvarlak nesne tablası plakası nesne tablasına takılır ve örnek, bir örnek tutucuyla sabitlenir. Nesne tablası oldukça geniştir (242x200 mm) ve eklenen örnekle birlikte iki eksen boyunca hareket eder. Kaba ve ince odaklama düğmelerini kullanarak görüntünün keskinliğini ayarlayabilirsiniz. Kaba düğme gerginliğinin sertliğini ayarlayabilirsiniz ve bir kilit düğmesi vardır.
Aksesuarlar
Ek aksesuarlar MAGUS Metal V700 mikroskoptan en iyi şekilde yararlanmanızı sağlar. Göz mercekleri, uzun çalışma mesafeli plan akromatik objektifler, kalibrasyon lamları ve dijital kameralar mevcuttur.
Mikroskopun önemli özellikleri:
- Parlak ve polarizasyon mikroskopi tekniklerini kullanarak büyük ve ağır örneklerin incelenmesi; örneğin yalnızca bir tarafı işlenmelidir
- Büyük nesne tablası, 10 mm, 20 mm ve 30 mm delikli yuvarlak döner nesne tablası plakaları
- Trinoküler başlık montaj sırasında 180° döndürülebilir
- Dijital kamera ve monitörü monte etmek için iki seçenek vardır: 50:50 ve 100:0 ışın demeti ayırma ile trinoküler başlık üzerine veya 100:0 veya 0:100 ışın demeti ayırma ile mikroskop gövdesi üzerine
- Yansıtmalı ışık gözlemleri, ışık kaynağı – parlaklığı ayarlanabilir 30 W halojen ampul
- Köhler aydınlatma kurulumu, çıkarılabilir analizör ve polarizör ve ortalanabilen bir ışık kaynağı
- Mikroskobun yeteneklerini artırmak için geniş uyumlu aksesuar seçkisi
Kameranın önemli özellikleri:
- Kamera, HDMI arayüzü üzerinden bir bilgisayara bağlanmadan bağımsız olarak çalışır. USB 2.0 arayüzü ile bir bilgisayara bağlanabilir
- Kamera çözünürlüğü, görüntüleri Full HD monitörde görüntülemek için ideal bir seçim olan 1920x1080 pikseldir
- Hareketli nesneleri gözlemlemek, video kaydetmek ve preparatı sarsıntı veya gecikme olmadan hareket ettirmek için video çıkış arayüzüne bağlı olarak 60 fps ve 50 fps
- SONY Starvis renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlar. Daha net, daha parlak ve daha fazla renk doygunluğuna sahip görüntüler elde edersiniz.
- Fotoğraf, video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım
Kit içeriği:
- MAGUS CHD20 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB 2.0 kablosu (2 m), USB fare, 32 GB SD bellek kartı, AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- MAGUS MCD20 LCD Monitör
- Güç girişi, odaklama mekanizması, nesne tablası ve döner burun parçası içeren taban
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
- Sonsuz plan akromatik objektif: PL L10х/0,25 ÇM 20,2 mm
- Sonsuz plan akromatik objektif: PL L20х/0,40 ÇM 8,80 mm
- Sonsuz plan akromatik objektif: PL L50х/0,70 ÇM 3,68 mm
- Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- C-mount adaptör 1x
- Altıgen anahtar
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL L40х/0,60 ÇM 3,98 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM 2,08 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM 1,25 mm
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti, yıl | 5 |
| EAN | 5905555018461 |
| Paket boyutu (UxGxY), cm | 49x34x68 |
| Nakliye Ağırlığı, kg | 19.25 |
| Kafa | üç gözlü |
| Kafa eğim açısı | 45° |
| Büyütme aralığı | 800x–1280x |
| Göz merceği boru çapı, mm | 30 |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (kuru); parfokal mesafe 45 mm (*isteğe bağlı: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 242x200 |
| Lamel yuvası hareket aralığı, mm | 30/30 |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
| Parlaklık ayarı | yes |
| Işık kaynağı türü | 12 V/30 W |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Aydınlatma konumu | daha düşük |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 2 |
| Maksimum çözünürlük, piksel | 1920x1080 |
| Sensör boyutu | 1/2" (7,2x4,05 mm) |
| Piksel boyutu, μm | 3.75x3.75 |
| Işık duyarlılığı | 1175 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,04 ms – 1000 ms |
| Video kaydı | yes |
| Görüntü biçimi | *.jpg, *.tif |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Tip | ışık/optik, dijital, metalurji |
| Nozul | Siedentopf, döner 180° |
| Büyütme, x | 50–1000 temel (*isteğe bağlı: 50–1250/1500/2000/2500) |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Lamel yuvası özellikleri | iki eksenli mekanik, Ø10 mm, Ø20 mm ve Ø30 mm delikli yuvarlak döner nesne plakası Ø130 mm |
| Aydınlatma | halojen |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Ek | çıkarılabilir analizör ve polarizör |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Uygulama | metalurji |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| Arabirim bağlayıcıları | USB 2.0, HDMI 1,4 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB) |
| Kare hızı, fps ve çözünürlük | 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Gövde | CNC alüminyum alaşım |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 1920x1080 (Full HD) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
