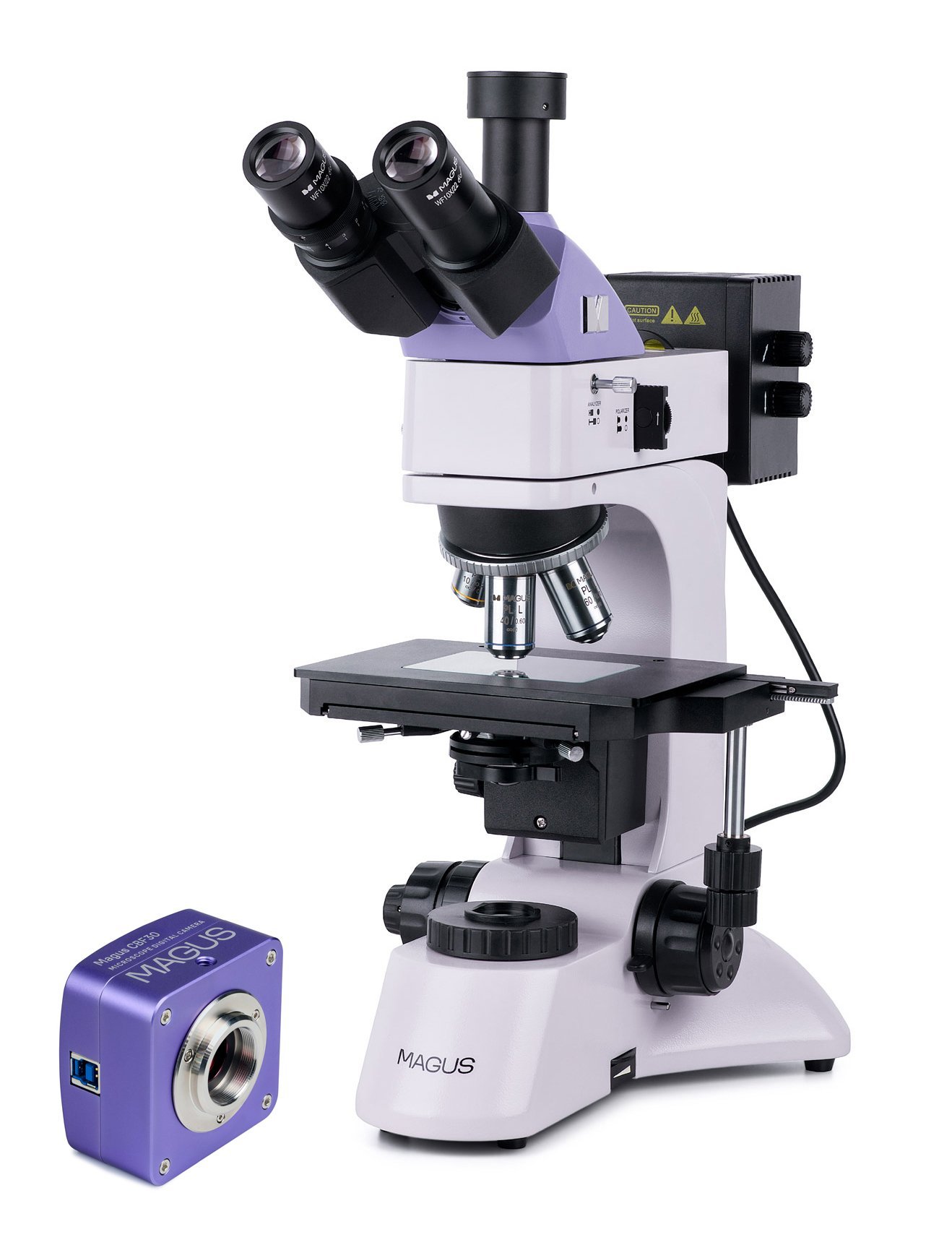

MAGUS Metal D600 Metalurji Dijital Mikroskobu
Metalurji mikroskobu MAGUS Metal 600, parlak alan ve polarizasyon mikroskopi tekniklerini kullanarak yansıtmalı ışıkta opak örnekleri (metaller, alaşımlar, boya kaplamaları, yarı iletken ve diğer malzemeler) incelemek için tasarlanmıştır. Düz ve cilalı örnekler üzerindeki mikro yapıları inceleyebilirsiniz. Geçirimli ışık aydınlatıcı, filtreler ve yarı saydam malzemeler (ince filmler gibi) üzerinde tutulan partiküllerin de mikroskop altında incelenmesini mümkün kılar. Mikroskop, jeologlar, metalurjistler, mühendisler, arkeologlar ve diğer bilim alanlarındaki uzmanlar tarafından yürütülen araştırma ve analizler için uygundur.
Dijital kamera
MAGUS CBF30 Dijital Kamera, mikroskop aracılığıyla fotoğraf ve video çekmenizi, elde edilen dosyaları düzenlemenizi, sunumlar düzenlemenizi ve nesnelerin doğrusal ve açısal ölçümlerini yapmanızı (doğru kalibrasyondan sonra) sağlar.
Cihaz, aydınlık alan yöntemini ve 4x, 10x, 20x ve 40x objektifleri kullanan mikroskoplarda çalışmak üzere tasarlanmıştır.
6,3 MP sensör, maksimum 3072x2048 piksel çözünürlükte parlak ve ayrıntılı fotoğraflar ve videolar çekmenizi sağlar. Gerekirse, çözünürlük 1536x1024 piksele düşürülebilir. Ancak bu, 59 fps’de kalacak olan kare hızını etkilemeyecek, böylece sarsıntı veya gecikme olmadan düzgün kare geçişleri sağlanacaktır.
SONY Exmor arkadan aydınlatmalı renkli CMOS sensör, kamerayı düşük ışık koşullarında bile kullanmanızı sağlar. Görüntü okunabilir ve parlak kalacaktır. Büyütme oranı 0,5x ile 0,75x arasında olan bir adaptörün kullanılması, bozulma olmadan mümkün olan en net görüntüyü sağlayacaktır.
Optik parçalar
Trinoküler başlık, kamera montajı (dahil değildir) için bir trinoküler tüp ile donatılmıştır. Işın demeti iki konuma ayrılabilir: 100:0 veya 0:100; bu, ışın demetini dijital kameraya veya göz merceği tüpüne yönlendirebileceğiniz anlamına gelir. Trinoküler başlık 30° eğimli ve uzun gözlemler için uygundur. Sol tüp üzerinde bir diyopter ayar halkası mevcuttur.
Temel yapılandırmada, mikroskop büyütme oranı 50x ile 600x aralığındadır. Üst büyütme sınırını arttırmak için ek göz mercekleri takabilirsiniz. Objektifli döner burun parçası iç kısma dönüktür. Aynı anda beş objektif takılabilir; bunlardan dördü kite dahildir ve ek bir tane takmak için bir yuva boştur. Mikroskopta, parlak alan mikroskopisi için uygun olan uzun bir çalışma mesafesine sahip plan akromatik objektifler kullanılmaktadır.
Aydınlatma
Mikroskop geçirimli ve yansıtmalı ışık aydınlatma sistemleriyle donatılmıştır. Her ikisinde de AC güç kaynağıyla çalışan parlaklığı ayarlanabilen 30 W halojen ampüller kullanılmaktadır. Halojen ampüller rahat çalışmaya olanak veren bir renk sıcaklığında ışık yayar.
Mikroskop, yansıtmalı ışık gözlemleri için polarizasyon cihazlarıyla donatılmıştır: yerleşik analizör ve çıkarılabilir polarizör. Açıklık ve alan diyaframları Köhler aydınlatmasının kurulmasını mümkün kılar ve ayrıca kit içerisinde renk filtreleri de mevcuttur. Diyafram açıklıkları ve yansıtmalı ışık kaynağı ortalanabilir.
Geçirimli ışık aydınlatma sisteminde, ortalanmış ve yüksekliği ayarlanmış olmak üzere konumu iki şekilde ayarlanabilen geleneksel bir Abbe kondansatör kullanılmaktadır. Düşük büyütme oranına sahip objektiflerle kullanım için yukarı açılır bir mercekle tamamlanmıştır. Açıklık ve alan diyaframları bulunur, böylelikle Köhler aydınlatma yöntemini kullanabilirsiniz.
Nesne tablası ve odaklama mekanizması
Nesne tablasına konulabilecek örneğin maksimum yüksekliği 20 mm'dir. Örnek, nesne tablasının iki eksen boyunca hareket ettirilmesiyle hareket ettirilir. Opak örneklerle çalışmak için kullanılan bir cam levha ile tamamlanmıştır.
Odak ayarı için kaba ve ince odaklama mekanizmaları kullanılır. Odaklama pürüzsüz ve hassastır. Kaba odaklamanın bir kilit düğmesi ve germe ayarı vardır. Odaklama düğmeleri her iki tarafta koaksiyel olarak konumlandırılmıştır, böylece çalışırken ellerinizi havada tutmak zorunda kalmaz, masaya koyabilirsiniz.
Aksesuarlar
MAGUS Metal 600 mikroskop ek göz mercekleri, uzun çalışma mesafeli objektifler, dijital kameralar ve kalibrasyon lamlarıyla donatılabilir.
Mikroskopun önemli özellikleri:
- Yansıtmalı ışıkta opak düz ve cilalı örnekleri ve geçirimli ışıkta yarı saydam örnekleri incelemek için mikroskop
- Trinoküler tüp ve ışın ayırıcıya sahip trinoküler başlık
- Geçirimli ve yansıtmalı ışık kaynağı: 30 W halojen ampül
- Geçirimli ve yansıtmalı ışıkta Köhler aydınlatma yöntemi, yansıtmalı ışıkta polarizasyon mikroskopi tekniği
- Yansıtmalı ışık aydınlatma sisteminin ortalanabilen elemanları (diyaframlar ve ışık kaynakları), filtre seti
- Düşük büyütmeli objektiflerle kullanılan, yukarı açılır mercekli Abbe kondansatör
- Çok çeşitli ek objektifler ve göz mercekleri
Kameranın önemli özellikleri:
- Düşük büyütmeli objektiflerle kullanılması önerilir
- Düşük ışık koşullarında bile net görüntüler için ışığa duyarlı renkli sensör
- Hareketli nesnelerin veya hızlı hareket eden süreçlerin gözlemlenmesi için yeterli olan 59 fps kare hızı
- Kit, tüm kamera özelliklerinin işlevselliğini tam olarak sağlayan ve sonuç olarak “hızlı başlangıç” sağlayan bir yazılım içerir
- Yüksek veri aktarım hızları için güvenilir USB 3.0 arabirimi
- Herhangi bir zamanda size en uygun seçeneği seçebilmeniz için çözünürlük ayarı
Kit içeriği:
- MAGUS CBF30 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Güç girişli taban, geçirimli ışık kaynağı ve kondansatör, odaklama mekanizması, nesne tablası ve döner burun parçası
- Lamba yuvalı yansıtmalı ışık aydınlatıcı
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
- Sonsuz plan akromatik objektif: PL L10х/0,25 ÇM 20,2 mm
- Sonsuz plan akromatik objektif: PL L40х/0,60 ÇM: 3,98 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM: 2,08 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Cam nesne tablası levhası
- C-mount adaptör 1x
- Altıgen anahtar
- AC güç kablosu
- Yansıtmalı ışık aydınlatıcı güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL L20х/0,40 ÇM 8,80 mm
- Sonsuz plan akromatik objektif: PL L50х/0,70 ÇM 3,68 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM: 1,25 mm
- Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti, yıl | 5 |
| EAN | 5905555018270 |
| Paket boyutu (UxGxY), cm | 35x30x75 |
| Nakliye Ağırlığı, kg | 15.1 |
| Kafa | üç gözlü |
| Kafa eğim açısı | 30° |
| Büyütme aralığı | 200x–800x |
| Göz merceği boru çapı, mm | 30 |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; parfokal mesafe 45 mm (*isteğe bağlı: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 210x140 |
| Lamel yuvası hareket aralığı, mm | 75/50 |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | geçirimli ışık: merkezi ayarlanabilir ve yüksekliği ayarlanabilir Abbe kondansatör, NA 1,25, ayarlanabilir açıklık diyaframı ve aşağı açılır mercek ile kilitleme vidaları |
| Odak | koaksiyel, kaba odaklama (25 mm, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Parlaklık ayarı | yes |
| Işık kaynağı türü | yansıtmalı ve geçirimli ışık: 12 V/30 W |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Aydınlatma konumu | çift |
| Ağırlık, kg | 11 |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 6.3 |
| Maksimum çözünürlük, piksel | 3072x2048 |
| Sensör boyutu | 1/1,8" (7,37x4,92 mm) |
| Piksel boyutu, μm | 2.4x2.4 |
| Işık duyarlılığı | 1/30 saniyede 425 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,02 ms – 15 s |
| Video kaydı | yes |
| Video kaydı | evet |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| Tip | ışık/optik, dijital, metalurji |
| Nozul | Siedentopf |
| Büyütme, x | 50–600 temel (*isteğe bağlı: 50–1000/1250/1500/2000/2500) |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Lamel yuvası özellikleri | cam levhalı iki eksenli mekanik nesne tablası |
| Aydınlatma | halojen |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Ek | yerleşik analizör ve çıkarılabilir polarizör |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Uygulama | metalurji |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| Kare hızı, fps ve çözünürlük | 59@3072x2048, 59@1536x1024 |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Yazılım | MAGUS View |
| Çıkış | USB 3.0, 5 Gb/s |
| Gövde | solid alüminyum |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
