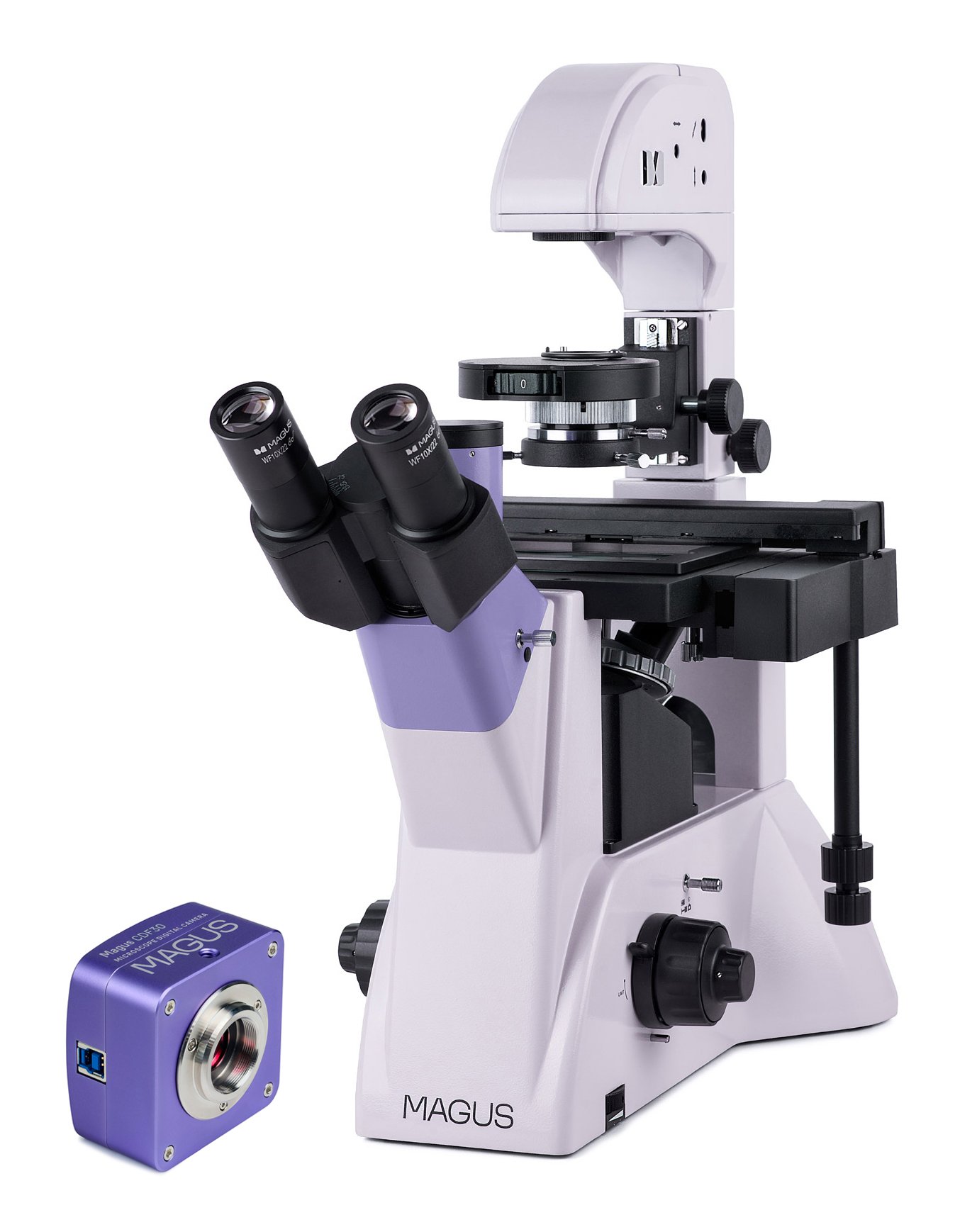

MAGUS Bio VD350 Biyoloji İnverted Dijital Mikroskop
MAGUS Bio V350, Petri kapları, şişeler, plakalar gibi laboratuvar malzemelerindeki boyalı ve boyasız örnekleri incelemek için kullanılan bir inverted biyoloji mikroskobudur. Kapların yüksekliği 55 mm olabilir ve aydınlatıcı standını eğerseniz 165 mm'ye kadar çıkabilir. Uyumlu malzemelerin taban kalınlığı 1,2 mm'ye kadardır. Geçirimli ışıkta parlak alan ve faz kontrast mikroskopi tekniklerini kullanan mikroskopta, dijital kamera ve monitör montajı için trinoküler tüp/yan kamera giriş yeri bulunur. Rutin laboratuvar ve araştırma çalışmalarının yanı sıra öğretimde de kullanılır.
Dijital kamera
SONY Exmor 8,3 MP dijital sensörlü video göz merceği. Sensörde, ışık duyarlılığını artırmak ve düşük ışıkta bile parlak, net görüntüler elde etmek için arka aydınlatma teknolojisi kullanılmıştır. Kamera, 4x, 10x ve 20x büyütmeli objektiflerde karanlık alan veya aydınlık alan mikroskopi tekniğiyle çalışmak için kullanılır. Aynı zamanda stereomikroskoplarla da çalışır. Bir bilgisayara bağlanmak ve görüntüleri ekranda görüntülemek için yüksek veri aktarım hızına (5 Gbps) sahip bir USB 3.0 bağlantı noktası kullanılır.
MAGUS CDF30 kamera trinoküler tüpe veya mikroskobun göz merceği tüpüne takılır. Optik kusurlar olmadan maksimum görüş alanına, 0,65x ila 0,9x büyütme oranına sahip bir adaptör kullanılarak ulaşılabilir. Göz merceği tüpüne takmak için adaptöre ek olarak tüpün çapına uygun bir adaptör halkasına da ihtiyacınız olacaktır.
Görüntü maksimum 3840x2160 piksel çözünürlükte bilgisayar ekranında görüntülenir. Kare hızı 45 fps’tir. Daha düşük bir çözünürlükte (1920x1080 piksel), kare hızı 70 fps’ye yükselir. Kareler arasındaki geçişler neredeyse algılanamaz ve herhangi bir gecikme yaşanmaz; böylece kamera, hareketli nesneleri incelemek ve sergilemek için kullanılabilir. Fotoğraflar ve videolar çeşitli formatlarda kaydedilir ve saklanır.
Optik parçalar
Mikroskobu monte ederken trinoküler başlığın konumunu seçebilirsiniz: Çıkış açıklığının yüksekliğini ayarlamak için 180° döndürülebilir. Monitörü monte etmek için dikey tüpü ve dijital kamerayı monte etmek için mikroskop gövdesindeki yan giriş yerini kullanın. Gövde üzerindeki ışın demeti ayırma 100/0 veya 0/100 ve trinoküler tüpte (açık olduğunda) 50/50 veya (kapalı olduğunda) 100/0'dır.
Dört sonsuz plan akromatik objektifler dahildir; bunlardan biri faz objektifidir. Dört objektifi döner burun parçasına monte ettikten sonra, ek bir objektif için bir yuva boş kalır.
Aydınlatma
Faz kontrast kondansatörü, mikroskopi teknikleri arasında kolay ve rahat geçiş yapılmasını sağlar. Dört çalışma pozisyonu vardır: parlak alan tekniği için boş bir açıklık ve uygun bir büyütme oranına sahip objektif kullanılarak faz kontrastı için 10x, 20x ve 40x açıklıklar.
Geçirimli ışık kaynağı, konforlu çalışmaya olanak sağlayan renk sıcaklığında ışık yayan 30 W halojen ampüldür. Parlaklığı ayarlanabilir ve AC gücüyle çalışır. Aydınlatma sistemi, görüntü kalitesini artırmak için Köhler aydınlatmasını kullanılabilir kılar.
Nesne tablası ve odaklama mekanizması
Nesne tablası için dört kap tutucu dahildir. Nesne tablası sabit kalırken, mekanik parça kullanılarak X ve Y eksenleri boyunca hareket ettirilebilirler. Tutucular, çeşitli boyutlarda laboratuvar malzemeleri için tasarlanmıştır.
Odaklama mekanizması sorunsuz çalışır. Kaba odaklama mekanizmasının bir kilit düğmesi ve germe ayarı vardır. İnce odaklama ölçeği değeri: 2 μm. Düğmeler mikroskobun tabanında bulunur, böylece çalışırken ellerinizi daha rahat bir pozisyonda tutabilirsiniz.
Aksesuarlar
Mikroskobun özelliklerini maksimuma çıkarmak için kullanabileceğiniz ek göz mercekleri, faz objektifleri, dijital kameralar ve kalibrasyon lamları vardır.
Mikroskopun önemli özellikleri:
- 55 mm'ye kadar yüksekliğe ve 1,2 mm'ye kadar taban kalınlığına sahip laboratuvar malzemelerindeki örnekleri incelemek için
- Aydınlatıcı standı eğilirse 165 mm yüksekliğe kadar kapları kullanabilirsiniz
- Parlak alan ve faz kontrast teknikleri; alan diyaframlı faz kontrast kondansatörü
- Farklı boyutlarda 4 kap tutucu içeren nesne tablası; örneği iki yatay eksen boyunca hareket ettirmek için mekanik parça
- Mikroskop başlığı 180° döner
- Kamera ve monitör montajı için iki seçenek: dikey tüp ve mikroskop gövdesi
- Geçirimli ışık kaynağı – AC güç kaynağıyla çalışan 30 W halojen lamba
- Çok çeşitli isteğe bağlı aksesuarlar
Kameranın önemli özellikleri:
- SONY Exmor arkadan aydınlatmalı renkli CMOS sensörü, yüksek ışık duyarlılığı
- 4x, 10x ve 20x objektifleri kullanarak karanlık alanda ve aydınlık alanda çalışma
- 5 Gbps veri aktarım hızına sahip USB 3.0 arabirimi üzerinden bilgisayar bağlantısı
- Monitöre ultra yüksek çözünürlüklü 4K 3840x2160 piksel (45 fps) veya Full HD 1920x1080 piksel (70 fps) görüntü çıkışı
- Sürücüler ve görüntü işleme yazılımı dahildir
- Trinoküler tüpe veya mikroskobun göz merceği tüpüne montaj
Kit içeriği:
- MAGUS CDF30 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Yerleşik güç kaynağına sahip stand, geçirimli ışık kaynağı, odaklama mekanizması, tabla, kondansatör bağlantı parçası ve döner mercek takma yeri ve trinoküler tüp
- Faz kontrast kondansatörü
- Trinoküler başlık
- Sonsuz plan akromatik objektif: PHP2 10x/0,25 faz WD 4,27 mm
- Sonsuz plan akromatik objektif: PL 10x/0,25 ÇM 4,27 mm
- Sonsuz plan akromatik objektif: PL 20x/0,40 ÇM 8,0 mm
- Sonsuz plan akromatik objektif: PL 40x/0,60 ÇM 3,5 mm
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Göz körüğü (2 adet)
- Merkezleme teleskobu
- Yuvarlak nesne tablası levhası
- Örneği hareket ettirmek için mekanik bağlantı
- Kap tutucu (4 adet)
- C-mount kamera adaptörü
- Renkli filtre
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: PL 4x/0,10 ÇM 21 mm
- Sonsuz plan akromatik objektif: PHP2 20x/0,40 faz WD 8,0 mm
- Sonsuz plan akromatik objektif: PHP2 40x/0,60 faz WD 3,5 mm
- Kalibrasyon lamı
- LCD Monitör
| Marka | MAGUS |
| Garanti, yıl | 5 |
| EAN | 5905555018126 |
| Paket boyutu (UxGxY), cm | 49x34x73 |
| Nakliye Ağırlığı, kg | 20.1 |
| Kafa | üç gözlü |
| Kafa eğim açısı | 45° |
| Büyütme aralığı | 200x–800x |
| Göz merceği boru çapı, mm | 30 |
| Objektifler | sonsuz plan akromatik: PL 10x/0,25, PL 20x/0,40, PL 40x/0,60, PHP2 10x/0,25 faz; parfokal mesafe 45 mm (*isteğe bağlı: PL 4x/0,10, PHP2 20x/0,40 faz, PHP2 40x/0,60 faz) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 227x208 |
| Lamel yuvası hareket aralığı, mm | 77/114 |
| Kondansatör | sayısal açıklık 0,6, çalışma mesafesi: 55 mm; faz kontrast taret |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
| Parlaklık ayarı | yes |
| Işık kaynağı türü | 12 V/30 W |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Aydınlatma konumu | daha düşük |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8.3 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Işık duyarlılığı | 5970 mV/lux/s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,02 ms – 15 s |
| Video kaydı | yes |
| Video kaydı | evet |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| Yazılım | MAGUS View |
| Tip | biyolojik, ışık/optik, dijital |
| Nozul | Siedentopf, döner 180° |
| Büyütme, x | 100–400 temel yapılandırma (*isteğe bağlı: 40–500/600/800/1000) |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Lamel yuvası özellikleri | sabit, Ø118 mm cam plakalı ve mekanik bağlantılı; kap tutucular: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
| Aydınlatma | halojen |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık filtreleri | evet |
| İstisnai özellikler | 10x, 20x ve 40x objektifler için boş yuvalı ve faz halka plakalı faz kontrast kondansatör (taret); merkezleme yardımcı mikroskobu |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Uygulama | laboratuvar/tıbbi |
| Araştırma yöntemi | parlak alan, faz-kontrast mikroskopisi |
| Kese/çanta/torba sete dahildir | toz kapağı |
| Kare hızı, fps ve çözünürlük | 45@3840x2160, 70@1920x1080 |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
| Çıkış | USB 3.0, 5 Gb/s |
| Gövde | solid alüminyum |
