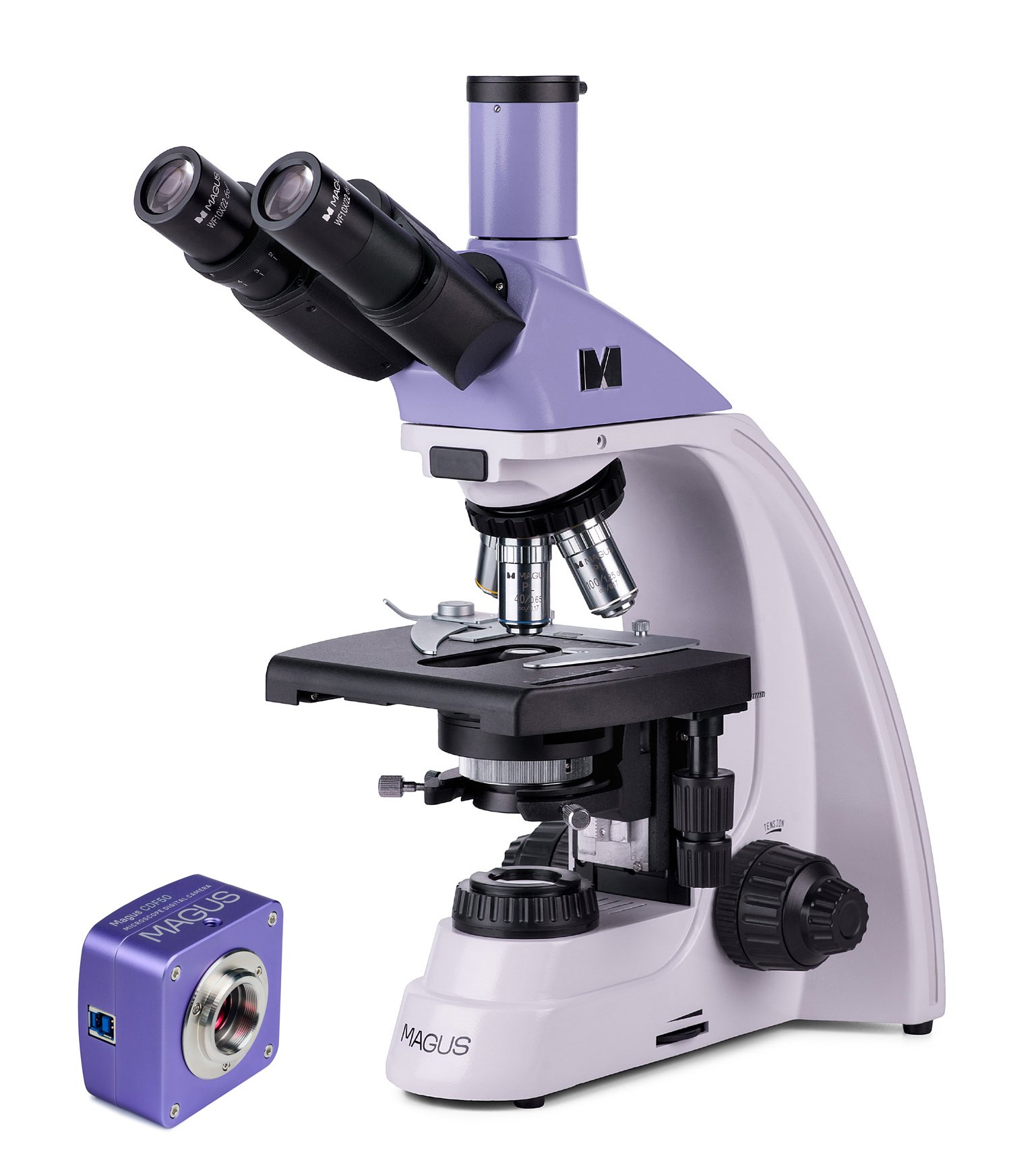

MAGUS Bio D250TL Biyoloji Dijital Mikroskobu
MAGUS Bio D250TL mikroskop, biyolojik örneklerin ince kesitlerini ve yaymalarını inceler. Gözlemler, iletilen ışıkta parlak alan mikroskobu tekniği kullanılarak yapılır. 3 watt'lık bir LED, ışık kaynağı görevi görür ve optik parçalar, sonsuzluk planlı akromatik objektiflere sahiptir. Mikroskop, karanlık alan, polarizasyon ve faz kontrast cihazları dahil olmak üzere ek aksesuarları destekler. Bu mikroskop laboratuvar analizi, araştırma ve öğretim için ideal seçimdir.
Dijital kamera
SONY Exmor 2,1 MP dijital CMOS sensörlü tam renkli kamera. Sensör, ışık saçılımını azaltmak ve matris hassasiyetini (1/30 saniyede 8935 mV) artırmak için arka aydınlatma teknolojisi kullanılarak üretilmiştir. Kamera, az ışıkta bile parlak ve net görüntüler üretir. 40x, 60x ve 100x büyütmeli objektiflerle karanlık alan ve aydınlık alanda çalışmak için tasarlanmıştır.
Kamera iki şekilde mikroskoba takılabilir: C-mount adaptör aracılığıyla trinoküler tüpe veya bir adaptör ve adaptör halkaları kullanılarak tüpteki göz merceğinin yerine. Kamerayla birlikte, bozulma olmadan mümkün olan en geniş görüş alanını sağlayacak 0,6x ila 0,9x büyütme oranına sahip bir adaptör kullanılması tavsiye edilir. Montajdan sonra kamera, 5 Gbps veri aktarım hızına sahip bir USB 3.0 bağlantı noktası aracılığıyla bir bilgisayara bağlanır.
Optik parçalar
Trinoküler başlık, gözlemler için iki göz merceği tüpü ve dijital kamerayı monte etmek için dikey bir tüp içerir (dahil değildir). Tüpler konforlu uzun çalışma saatleri için 30° eğimlidir ve gözlemcinin boyuna uyacak şekilde 360° döndürülebilir. Sol tüp üzerinde bulunan bir diyopter ayar halkası mevcuttur.
Objektifler 5 yuvalı döner bir burun parçasına monte edilmiştir; dört objektif dahildir, ek bir objektif için bir yuva boş bırakılmıştır. Büyütme aralığı dahilinde ek büyütmeye olanak sağlayacak şekilde herhangi bir isteğe bağlı objektif boş yuvaya takılabilir. Dönen burun parçası iç tarafa doğru yönlendirildiğinden kullanıcı, gözlem sırasında optik yola yerleştirilmiş objektifi görebilir. Nesne tablasının üstündeki alanı boş tutar.
Büyütme aralığı 40x ila 1000x arasındadır (yalnızca temel yapılandırma için geçerlidir). İlave objektifler eklerseniz üst büyütme sınırı artacaktır.
Aydınlatma
Mikroskobun en altına monte edilmiş LED'ler nesnenin parlak ve eşit şekilde aydınlatılmasını sağlar. Parlaklık değiştirildiğinde renk sıcaklığı aynı kalır. Aydınlatma gücü 3 W'tır. 50.000 saat çalışma ömrüne sahiptir. Aydınlatma sistemi, bir AC güç kaynağı ile desteklenir.
Abbe kondansatörün konumunu ayarlayarak ve açıklık ile alan diyaframlarını açarak veya kapatarak Köhler aydınlatmasını ayarlamak mümkündür. Karanlık alan ve faz kontrastı teknikleri için kaydırıcıları kullanabilirsiniz (kondansatörde özel bir yuva sağlanmıştır). Kaydırıcı ile araştırma teknikleri arasında geçiş yapmak çok hızlıdır.
Nesne tablası ve odaklama mekanizması
Nesne tablasında konumlandırma rafı yoktur. Bu nedenle gözlemler sırasında sizi rahatsız etmez ve mikroskobun kendisi masa üstünde daha az yer kaplar. Örneği hareket ettiren mekanik ek parça çıkarılabilir (manuel tarama için kullanışlıdır).
Odak ayarı için kaba ve ince odaklama kullanılır. Düğmeler her iki tarafta bulunur. Tabana daha yakın oldukları için çalışırken ellerinizi havada tutmanıza gerek kalmaz. Masanın üzerinde dinlendirebilirsiniz. Kaba odaklamanın bir kilit düğmesi ve germe ayarı vardır. Odak ayarı sorunsuz ve zahmetsizdir.
Aksesuarlar
MAGUS Bio D250TL mikroskobun yetenekleri, göz mercekleri, objektifler, kalibrasyon lamları, dijital kameralar, karanlık alan, polarizasyon ve faz kontrast cihazlarını içeren aksesuar serisiyle geliştirilebilir.
Mikroskopun önemli özellikleri:
- Trinoküler başlık, 5 objektif için döner burun parçası, sonsuzluk planı akromatik optik parçalar
- Göz merceği tüpleri, gözlemcinin boyuna uyacak şekilde kolay ayarlama için 360° dönebilir
- Sol tüp üzerinde bir diyopter ayar halkası mevcuttur, ayrıca kaba ve ince odaklama vardır
- Kaba odaklamanın bir kilit düğmesi ve germe ayarı vardır
- Abbe kondansatör merkezlenmiştir ve yüksekliği ayarlanabilir; alan ve açıklık diyaframları Köhler aydınlatmanın kurulumuna olanak tanır
- İletilen ışık kaynağı – 220 V güç kaynağıyla çalışan, ayarlanabilir parlaklığa sahip 3 W LED
- Ek aksesuar takma seçeneği
Kameranın önemli özellikleri:
- 2,1'' arkadan aydınlatmalı CMOS sensörü, yüksek matris hassasiyeti
- 40x, 60x ve 100x objektiflerle karanlık alan veya aydınlık alan çalışmaları için uygundur
- Trinoküler tüpe veya mikroskobun göz merceği tüpüne monte edilir
- 96 fps kare hızıyla 1920x1080 piksel Full HD çözünürlük, hareketli nesneleri incelemek için mükemmeldir
- USB 3.0 bağlantı noktası üzerinden bilgisayara bağlantı, 5 Gbps veri aktarım hızı
- Yazılım ve sürücüler dahildir
Kit içeriği:
- MAGUS CDF50 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Güç girişi, aktarılan ışık kaynağı, odaklama mekanizması, nesne tablası, kondansatör bağlantısı ve döner burun parçası içeren taban
- Abbe kondansatör
- Trinoküler başlık
- Sonsuz plan akromatik objektif: 4x/0,10
- Sonsuz plan akromatik objektif: 10x/0,25
- Sonsuz plan akromatik objektif: 40x/0,65 (yaylı)
- Sonsuz plan akromatik objektif: 100x/1,25 yağ (yaylı)
- Uzun göz mesafeli göz merceği 10x/22 mm (2 adet)
- Göz körüğü (2 adet)
- Filtre (4 adet)
- C-mount kamera adaptörü
- Daldırma yağı şişesi
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz merceği
- 12,5x/14 mm göz merceği (2 adet)
- 15x/15 mm göz merceği (2 adet)
- 20x/12 mm göz merceği (2 adet)
- 25x/9 mm göz merceği (2 adet)
- Sonsuz plan akromatik objektif: 20x/0,40
- Sonsuz plan akromatik objektif: 60x/0,80 (yaylı)
- Faz kontrast cihazı
- Faz kaydırıcı
- Karanlık alan kondansatörü NA 0,9
- Yağlı karanlık alan kondansatörü NA 1,36–1,25
- Karanlık alan sürgüsü
- Polarizasyon cihazları
- Kalibrasyon lamı
- LCD Monitör
Marka | MAGUS |
Garanti, yıl | 5 |
EAN | 5905555018065 |
Paket boyutu (UxGxY), cm | 43x27x63 |
Nakliye Ağırlığı, kg | 11.1 |
Kafa | üç gözlü |
Kafa eğim açısı | 30° |
Büyütme aralığı | 800x–1280x |
Göz merceği boru çapı, mm | 30 |
Objektifler | sonsuz plan akromatik: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (yağ); parfokal mesafe: 45 mm (*isteğe bağlı: 20x/0,40; 60хs/0,80) |
Döner burun parçası | 5 hedef için |
Çalışma mesafesi, mm | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
Gözbebekleri arası mesafe, mm | 48 — 75 |
Lamel yuvası, mm | 180x150 |
Lamel yuvası hareket aralığı, mm | 75/50 |
Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
Kondansatör | Abbe kondansatör, sayısal açıklık 1,25, merkezden ayarlanabilir, yüksekliği ayarlanabilir, açıklık diyaframı ayarlanabilir, karanlık alan sürgüsü ve faz kontrast sürgüsü için yuva, kırlangıç kuyruğu kundağı |
Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
Parlaklık ayarı | yes |
Işık kaynağı türü | 3 W LED |
Çalışma sıcaklığı aralığı, °C | 5 — 35 |
Montaj ve kurulum zorluk seviyesi | karmaşık |
Aydınlatma konumu | daha düşük |
Ağırlık, kg | 8 |
Boyutlar, mm | 200x436x400 |
Sensör | SONY Exmor CMOS |
Renkli/monokrom | renkli |
Megapiksel | 2.1 |
Maksimum çözünürlük, piksel | 1920x1080 |
Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
Piksel boyutu, μm | 5.8x5.8 |
Işık duyarlılığı | 8935mV ile 1/30s |
Sinyal/gürültü oranı | 0,6mV with 1/30s |
Pozlama süresi | 0,014 ms – 15 s |
Video kaydı | yes |
Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
Obtüratör türü | ERS (elektronik hareketli obtüratör) |
Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
Montaj türü | C-mount |
Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
Çalışma nemi aralığı, % | 30 — 80 |
Tip | biyolojik, ışık/optik, dijital |
Nozul | Gemel başlık (Siedentopf, 360° dönüş) |
Büyütme, x | 40–1000 temel yapılandırma (*isteğe bağlı: 40–1200/1250/1500/1600/2000/2500) |
Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Lamel yuvası özellikleri | iki eksenli mekanik lamel yuvası, konumlandırma rafsız |
Aydınlatma | LED |
Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
Işık filtreleri | evet |
Ek cihaz bağlama özelliği | faz kontrast cihazı (kondansatör ve objektifler), karanlık alan kondansatörü (kuru veya yağ), polarizasyon cihazları (polarizör ve analizör) |
Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
Uygulama | laboratuvar/tıbbi |
Araştırma yöntemi | parlak alan |
Kese/çanta/torba sete dahildir | toz kapağı |
Kare hızı, fps ve çözünürlük | 96@1920x1080 |
Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
Yazılım | MAGUS View |
Çıkış | USB 3.0, 5 Gb/s |
Gövde | CNC alüminyum alaşım |
Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
Beyaz dengesi | manuel, otomatik |
Pozlama kontrolü | manuel, otomatik |
