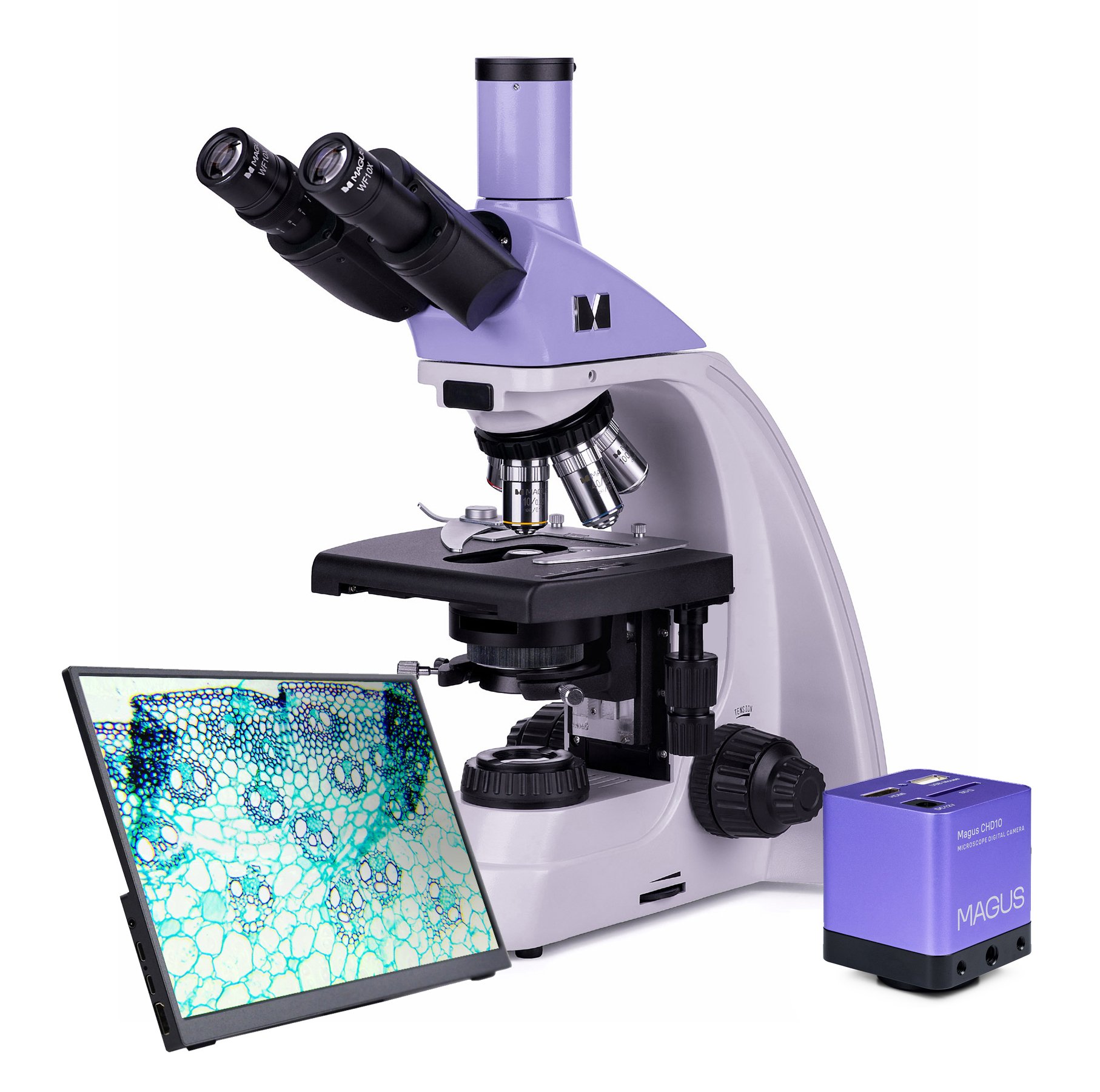

MAGUS Bio D230TL LCD Biyoloji Mikroskobu
Magus Bio 230TL biyoloji mikroskobu, bir sıhhi kontrol laboratuvarında olduğu kadar teşhis veya araştırma merkezinde de önemli bir araçtır. Mikroskop bir trinoküler başlığa ve iletilen bir ışık kaynağına (LED) sahiptir ve yarı saydam ve saydam numuneleri gözlemlemek için uygundur. Temel konfigürasyonda, gözlemler için parlak alan tekniği kullanılır. Daha fazla araştırma için ek aksesuarlarla, karanlık alan, polarize ışık ve faz kontrastı gibi mikroskopi teknikleri kullanılabilir.
Dijital Kamera
MAGUS CHD10 HDMI kamera, 2 MP sensörle donatılmıştır ve 1920x1080 piksel çözünürlükte gerçekçi Full HD görüntüler üretir.
Bir bilgisayara bağlantı veya ek yazılım kurulumu gerektirmeyen bağımsız bir kameradır. Kamera, bir görüntüyü görüntülemek için doğrudan bir televizyona, monitöre veya projektöre bağlanabilir.
HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Video 60 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD monitörler MAGUS mikroskopları için eksiksiz bir görüntüleme sistemi biçimlendirmek amacıyla MAGUS CHD kameralar ile birlikte çalışır.
Kameraya bağlantı HDMI arabirimi üzerinden yapılır. Monitör gerçek zamanlı görüntüler gösterir. IPS LCD ekranı geniş bir görünüm açısına, yüksek parlaklığa ve iyi kontrasta sahiptir. Ekranda daha geniş bir açılı ile bakarken bile, görüntü bozulmaz. Ekran boyutu 13,3"tir.
Monitör yatay bir yüzeye bir katlanır stand kullanılarak kurulabilir ya da doğrudan bir kamera veya tripoda monte edilebilir.
Optik parçalar
Gözlem tüpleri 360° dönerek göz merceklerini gözlemcinin boyuna uyacak şekilde ayarlamanıza olanak tanır. Sol tüp diyopter ayarlarını yapmak mümkündür. Dijital kamera (dahil değildir) takmak için dikey bir tüp bulunmaktadır.
Mikroskop sonsuz akromatik objektif kullanır ve 5 objektif aynı anda burun parçasına takılabilir. Ek bir objektif eklemek için bir yuva boştur. Objektifli döner burun parçası iç kısma dönüktür – kullanıcı optik yola yerleştirilmiş objektifi görebilir. Mikroskobun büyütme aralığı 40 ila 1000x aralığındadır, ek göz mercekleriyle üst sınır 1500, 1600 veya 2000x'e kadar arttırılabilir.
Aydınlatma
LED ampul sayesinde aydınlatma ayarlanırken renk sıcaklığı değişmez. LED ampul, 50000 saatlik bir ömre sahiptir, 3 W'tır ve AC güç kaynağı ile çalışır.
Abbe kondansatörde, bir karanlık alan veya faz sürgüsü için bir yuva bulunmaktadır. Sürgülerle mikroskopi teknikleri arasında geçiş yapmak çok daha hızlıdır. Mikroskop ayrıca Köhler aydınlatmasını ayarlamak için bir alan diyaframı ile donatılmıştır. Kondansatörün yüksekliği ayarlanabilir ve merkezlenebilir.
Lamel yuvası ve odaklama mekanizması
Numunenin hareketi pürüzsüz ve doğrudur. Gerekirse mekanik ek parça lamel yuvasından çıkarılabilir (örn. manuel tarama). Ayrıca, konumlandırma rafı olmayan bir lamel yuvası ile çalışmak daha kolaydır.
Odaklama düğmeleri koaksiyeldir ve mikroskobun her iki tarafında bulunur, böylece kullanıcı ellerini masanın üzerine serbestçe koyabilir. İnce ve kaba odaklama düğmeleri mevcuttur. Mekanizmalar pürüzsüz hareket eder ve bu nedenle fazla çaba gerekmez. Bir kaba odaklama germe ayar düğmesi ve kaba odaklama kilitleme düğmesi bulunmaktadır.
Aksesuarlar
İsteğe bağlı aksesuarlar, belirli uygulamalara bağlı olarak Magus Bio 230TL mikroskobun becerilerini artırır. Bunlara göz mercekleri, objektifler, karanlık alan ve faz kontrast kondansatörleri, polarizasyon cihazları, dijital kameralar, kalibrasyon lamları vb. dahildir.
Mikroskopun önemli özellikleri:
- Kamera için dikey tüplü trinoküler başlık, 360° dönüş, sol tüpte diyoptri ayarı
- 5 objektif için döner parça, sonsuz akromatik objektif
- İletilen ışıkta gözlemler, ışık kaynağı – 3 W LED uzun süre dayanır
- Koaksiyel kaba ve ince odaklama düğmeleri, kaba odaklama germe ayar düğmesi, kaba odaklama kilitleme düğmesi
- Faz veya karanlık alan sürgüsü için yuvalı kondansatör
- Ek aksesuar takma seçeneği
Kameranın önemli özellikleri:
- Kamera, bir bilgisayara bağlanmaya veya herhangi bir yazılımın yüklenmesine gerek kalmadan bağımsız olarak çalışır
- Yüksek ve stabil veri aktarım hızı için HDMI arayüzü
- Kamera çözünürlüğü, görüntüleri Full HD monitörde görüntülemek için ideal bir seçim olan 1920x1080 pikseldir
- Hareketli örnekleri gözlemleme, video kaydetme ve örneği sarsıntı veya gecikme olmadan hareket ettirme için 60 fps
- SONY Starvis renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlar. Daha net, daha parlak ve daha fazla renk doygunluğuna sahip görüntüler elde edersiniz
- Fotoğraf, video kaydetme, düzenleme, harici ekran, doğrusal ve açısal ölçüm özellikli yazılım
Kit içeriği:
- MAGUS CHD10 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB fare, 32 GB SD bellek kartı, AC güç adaptörü 12 V/1 A (Avrupa), kullanım kılavuzu ve garanti kartı)
- MAGUS MCD20 LCD Monitör
- Güç girişi, aktarılan ışık kaynağı, odaklama mekanizması, nesne tablası, kondansatör bağlantısı ve döner burun parçası içeren taban
- Abbe kondansatör
- Trinoküler başlık
- Sonsuz akromatik objektif: 4x/0,10
- Sonsuz akromatik objektif: 10x/0,25
- Sonsuz akromatik objektif: 40x/0,65 (yaylı)
- Sonsuz akromatik objektif: 100x/1,25 yağ (yaylı)
- Uzun göz mesafeli göz merceği 10x/18 mm (2 adet)
- Göz körüğü (2 adet)
- Filtre (4 adet)
- C-mount kamera adaptörü
- Daldırma yağı şişesi
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/20 mm göz merceği
- 15x/11 mm göz merceği (2 adet)
- 16x/11 mm göz merceği (2 adet)
- 20x/11 mm göz merceği (2 adet)
- Sonsuz akromatik objektif: 20x/0,40
- Sonsuz plan akromatik objektif: 20х/0,40
- Sonsuz plan akromatik objektif: 60x/0,80 (yaylı)
- Faz kontrast cihazı
- Faz kaydırıcı
- Karanlık alan kondansatörü NA 0,9
- Yağlı karanlık alan kondansatörü NA 1,36–1,25
- Karanlık alan sürgüsü
- Polarizasyon cihazları
- Kalibrasyon lamı
| Marka | MAGUS |
| Garanti, yıl | 5 |
| EAN | 5905555017990 |
| Paket boyutu (UxGxY), cm | 43x27x63 |
| Nakliye Ağırlığı, kg | 12.65 |
| Kafa | üç gözlü |
| Kafa eğim açısı | 30° |
| Büyütme aralığı | 800x–1280x |
| Göz merceği boru çapı, mm | 23.2 |
| Objektifler | sonsuz akromatik: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (yağ); ortak odak mesafesi 45 mm (*isteğe bağlı: 20x/0,40; 60xs/0,80) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 180x150 |
| Lamel yuvası hareket aralığı, mm | 75/50 |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | Abbe kondansatör, sayısal açıklık 1,25, merkezden ayarlanabilir, yüksekliği ayarlanabilir, açıklık diyaframı ayarlanabilir, karanlık alan sürgüsü ve faz kontrast sürgüsü için yuva, kırlangıç kuyruğu kundağı |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Parlaklık ayarı | yes |
| Işık kaynağı türü | 3 W LED |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Aydınlatma konumu | daha düşük |
| Ağırlık, kg | 8 |
| Boyutlar, mm | 200x436x400 |
| Sensör | SONY Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 2 |
| Maksimum çözünürlük, piksel | 1920x1080 |
| Sensör boyutu | 1/2,8" (5,57x3,13mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Işık duyarlılığı | 1300 mV saniyede 1/30 s |
| Pozlama süresi | 0,04 ms – 1000 ms |
| Video kaydı | yes |
| Görüntü biçimi | *.jpg |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | bilgisayar bağlantısı gerektirmez |
| Montaj türü | C-mount |
| Kamera güç kaynağı | AC adaptörü 12 V, 1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| Yazılım | HDMI: yerleşik |
| Tip | biyolojik, ışık/optik, dijital |
| Nozul | Gemel başlık (Siedentopf, 360° dönüş) |
| Büyütme, x | 40–1000 temel yapılandırma (*isteğe bağlı: 40–1500/1600/2000) |
| Göz mercekleri | 10х/18 mm, göz mesafesi: 10 mm (*isteğe bağlı: 10x/20 mm ölçekli, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
| Lamel yuvası özellikleri | iki eksenli mekanik lamel yuvası, konumlandırma rafsız |
| Aydınlatma | LED |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık filtreleri | evet |
| Ek cihaz bağlama özelliği | faz kontrast cihazı (kondansatör ve objektifler), karanlık alan kondansatörü (kuru veya yağ), polarizasyon cihazları (polarizör ve analizör) |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Uygulama | laboratuvar/tıbbi |
| Araştırma yöntemi | parlak alan |
| Kese/çanta/torba sete dahildir | toz kapağı |
| Arabirim bağlayıcıları | HDMI 1,4 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare |
| Kare hızı, fps ve çözünürlük | 60@1920x1080 (HDMI) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Video biçimi | *.h.264, *.mp4 |
| Gövde | solid alüminyum |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 1920x1080 (Full HD) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
