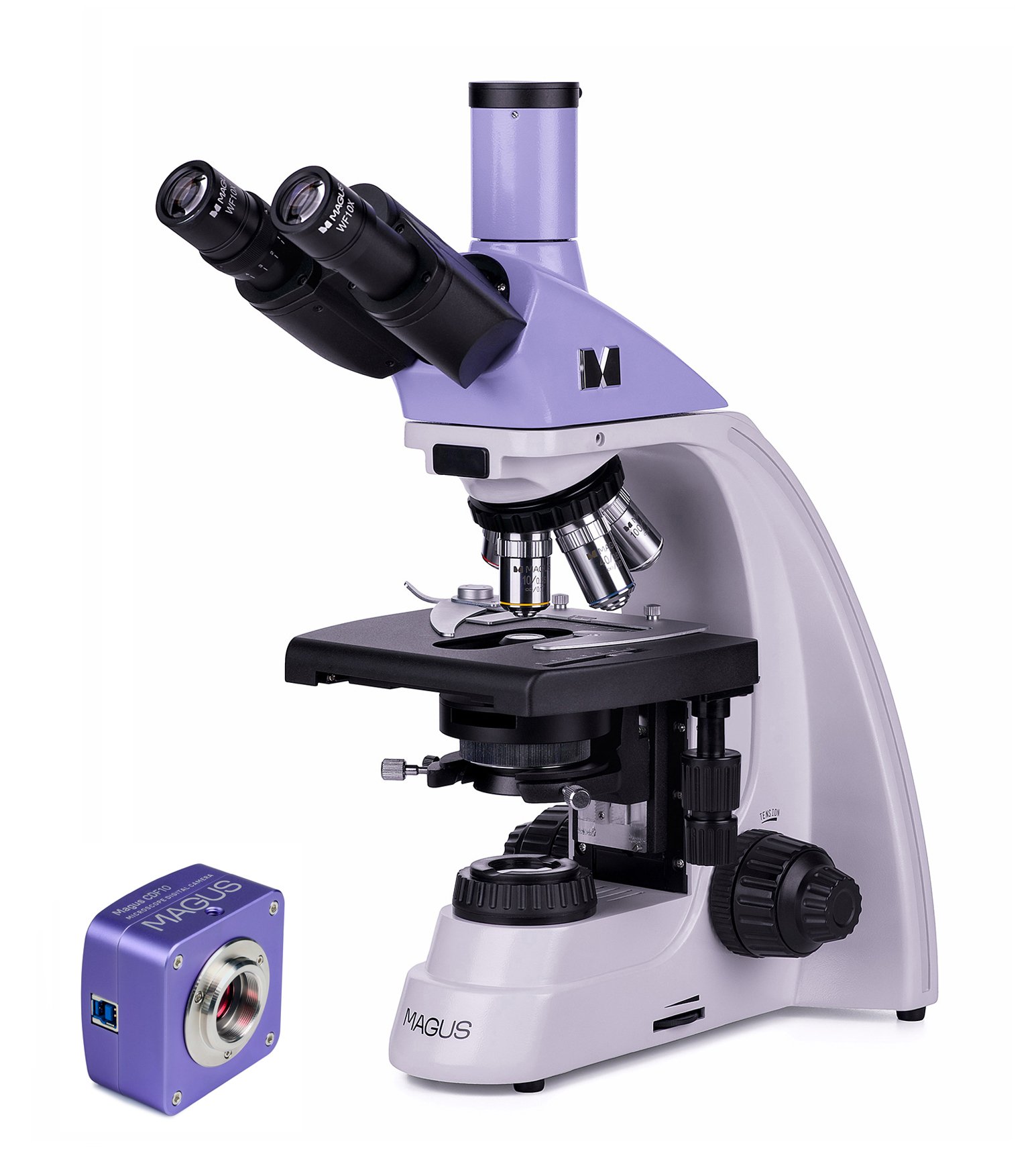

MAGUS Bio D230T Biyoloji Dijital Mikroskobu
MAGUS Bio 230T tıp, ilaç, adli tıp, biyoteknoloji vb. alanlarda laboratuvar ve araştırma gözlemleri için bir trinoküler biyoloji mikroskobudur. Düz biyolojik yarı saydam ve saydam numunelerin gözlemlenmesi için uygundur: ince kesitler ve organik dokular. Akromatik objektifler ve bir halojen ampul ile donatılmış, numuneleri incelemek için iletilen ışık mikroskobu tekniği (parlak alan) kullanılır. Mikroskobun tasarımı, diğer mikroskopi tekniklerinin kullanımına izin veren ek aksesuarların takılmasına olanak tanır: karanlık alan, faz kontrastı, polarize ışık.
Dijital kamera
Karanlık alan veya aydınlık alan mikroskopi tekniğini kullanarak mikro nesneleri incelemek için 2 MP sensörlü dijital kamera. Kamera, SONY Exmor arkadan aydınlatmalı renkli CMOS sensörle donatılmıştır. Bu, ışık duyarlılığını artırır (1/30 saniyede 2350 mV) ve düşük ışıkta görüntü kalitesini artırır. 40x, 60x ve 100x büyütme oranına sahip objektiflerle çalışırken optimum performans elde edilir.
MAGUS CDF10 kamera, bir nesnenin görüntüsünü bir bilgisayar monitöründe Full HD 1920x1080 piksel çözünürlükte görüntülemenize, fotoğraf çekmenize ve farklı formatlarda video kaydetmenize olanak sağlar. Kamera ile bilgisayar arasındaki veri aktarımı, 5 Gbps veri aktarım hızına sahip bir USB 3.0 arabirimi üzerinden gerçekleştirilir. Maksimum çözünürlükte video, kareler arasında yumuşak geçişlerle 125 fps hızında görüntülenir. Kamera, hareketli nesneleri incelemek için mükemmeldir ve dersler veya sunumlar için kullanılabilir.
Optik parçalar
Trinoküler başlık, dijital kamera takmak için dikey bir tüpe sahiptir. Kamera (dahil değildir), çalışmalarınızın dijital arşivlerini oluşturmak ve görüntüleri harici bir monitör ekranına aktarmak için mükemmel bir çözümdür. Gözlem tüplerini kullanıcının boyuna uyacak şekilde ayarlamak için 360° döndürme seçeneği bulunmaktadır. Sol tüp bir diyopter ayar halkası ile donatılmıştır.
Döner burun parçası, lamel yuvasının üzerindeki boşluğu serbest bırakan iç kısma doğru yönlendirilmiştir. Burun parçasına aynı anda beş objektif takılabilir (kite 4 objektif dahildir ve 5. yuva ek bir objektif için ayrılır). Temel konfigürasyonda, sonsuzluk düzeltimli objektifler 40'tan 1000x'e kadar büyütme sağlar. İsteğe bağlı göz mercekleriyle üst sınır 1500, 1600 veya 2000x'e kadar artırılabilir.
Aydınlatma
Halojen ampul, göz yorgunluğunu azaltan ve mikroskopla uzun saatler çalışmak için ideal olan sıcak spektrumlu ışık üretir. Ampul 30 W'tır ve bu nedenle, kullanılan objektif veya gözlem tekniğinin türü ne olursa olsun iletilen görüntünün parlaklığı ve kontrastı yüksektir.
Abbe kondansatörün yüksekliği ayarlanabilir ve merkezlenebilir. Aydınlatma, iris ve alan diyaframları ayarlanarak kontrol edilir ve daha iyi görüntü netliği için Köhler aydınlatmasını ayarlama seçeneği bulunmaktadır. Kondansatörde, süreci hızlandıran ve farklı mikroskopi teknikleri arasında geçiş yapmayı kolaylaştıran faz veya karanlık alan sürgüsü takmak için bir yuva bulunmaktadır.
Lamel yuvası ve odaklama mekanizması
Lamel yuvasında konumlandırma rafı yoktur. Bu, mikroskobun kullanımını kolaylaştırdığı için mekanik lamel yuvası tasarımının bir avantajıdır. Numune lamel yuvası boyunca sorunsuz bir şekilde hareket ettirilebilir. Mekanik ek parça çıkarılabilirdir (manuel tarama için çıkarılabilir).
Kaba ve ince odaklama ayarı bulunmaktadır, odaklama düğmesi hareketi pürüzsüz ve kolaydır ve fazla çaba gerektirmez. Kaba odaklama mekanizmasının bir kilit düğmesi ve germe ayarı vardır. Odaklama düğmeleri koaksiyeldir, uzun süreli gözlemler sırasında maksimum konfor için konumlandırılmıştır ve ellerinizi masaya rahatça koyabilmeniz için mikroskop tabanında yer almaktadır.
Aksesuarlar
MAGUS Bio 230T mikroskobun becerilerini en üst düzeye çıkarmak için, onu bazı aksesuarlarla daha da güçlendirebilirsiniz. Göz mercekleri ve objektifler, dijital kameralar ve kalibrasyon lamları, karanlık alan kondansatörleri, polarize ışık ve faz kontrast mikroskopi gözlem cihazları içerebilir.
Mikroskopun önemli özellikleri:
- Dijital kamera takmak için dikey bir tüpe sahip trinoküler başlık
- Gözlemcinin yüksekliğine uyması için 360° dönüş
- Sonsuz akromatik objektifler, 5 objektif için dönen burun parçası
- Sol tüp üzerinde diyopter ayar halkası
- AC güç kaynağıyla çalışan 30 W halojen ampul, karanlık alan ve faz kontrast sürgüleri için bir yuvaya sahip Abbe kondansatör, alan diyaframı
- Koaksiyel kaba ve ince odaklama düğmeleri, kilit düğmesi ve kaba gerginlik ayarı düğmesi
- Mikroskop performansını iyileştirmek için isteğe bağlı aksesuarlar
Kameranın önemli özellikleri:
- Düşük ışık koşullarında bile net görüntüler için SONY Exmor arkadan aydınlatmalı CMOS sensör
- Trinoküler tüpe veya göz merceği tüpüne montaj
- Yüksek büyütmeli objektiflerle karanlık alanda veya aydınlık alanda çalışma: 40x, 60x ve 100x
- Görüntülerin bilgisayar ekranında görüntülenmesi; 1920x1080 piksel çözünürlükte görüntüleme, fotoğraf çekme ve video kaydetme
- Video kare hızı – 125 fps, hareketli nesnelerin gecikme olmadan gerçek zamanlı olarak incelenmesi ve sergilenmesi için uygundur
- Gerekli sürücüler ve yazılım dahildir
Kit içeriği:
- MAGUS CDF10 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazılımı içeren kurulum CD'si, kullanım kılavuzu ve garanti kartı)
- Güç girişi, aktarılan ışık kaynağı, odaklama mekanizması, nesne tablası, kondansatör bağlantısı ve döner burun parçası içeren taban
- Abbe kondansatör
- Trinoküler başlık
- Sonsuz akromatik objektif: 4x/0,10
- Sonsuz akromatik objektif: 10x/0,25
- Sonsuz akromatik objektif: 40x/0,65 (yaylı)
- Sonsuz akromatik objektif: 100x/1,25 yağ (yaylı)
- Uzun göz mesafeli göz merceği 10x/18 mm (2 adet)
- Göz körüğü (2 adet)
- Filtre (4 adet)
- C-mount kamera adaptörü
- Daldırma yağı şişesi
- AC güç kablosu
- Toz kapağı
- Kullanım kılavuzu ve garanti kartı
Talep üzerine mevcuttur:
- Ölçekli 10x/20 mm göz merceği
- 15x/11 mm göz merceği (2 adet)
- 16x/11 mm göz merceği (2 adet)
- 20x/11 mm göz merceği (2 adet)
- Sonsuz akromatik objektif: 20x/0,40
- Sonsuz plan akromatik objektif: 20х/0,40
- Sonsuz plan akromatik objektif: 60x/0,80 (yaylı)
- Faz kontrast cihazı
- Faz kaydırıcı
- Karanlık alan kondansatörü NA 0,9
- Yağlı karanlık alan kondansatörü NA 1,36–1,25
- Karanlık alan sürgüsü
- Polarizasyon cihazları
- Kalibrasyon lamı
- LCD Monitör
| Marka | MAGUS |
| Garanti, yıl | 5 |
| EAN | 5905555017945 |
| Paket boyutu (UxGxY), cm | 43x27x63 |
| Nakliye Ağırlığı, kg | 11.1 |
| Kafa | üç gözlü |
| Kafa eğim açısı | 30° |
| Büyütme aralığı | 800x–1280x |
| Göz merceği boru çapı, mm | 23.2 |
| Objektifler | sonsuz akromatik: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (yağ); ortak odak mesafesi 45 mm (*isteğe bağlı: 20x/0,40; 60xs/0,80) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 180x150 |
| Lamel yuvası hareket aralığı, mm | 75/50 |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | Abbe kondansatör, sayısal açıklık 1,25, merkezden ayarlanabilir, yüksekliği ayarlanabilir, açıklık diyaframı ayarlanabilir, karanlık alan sürgüsü ve faz kontrast sürgüsü için yuva, kırlangıç kuyruğu kundağı |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Parlaklık ayarı | yes |
| Işık kaynağı türü | 12 V/30 W halojen ampül, G4 |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Aydınlatma konumu | daha düşük |
| Ağırlık, kg | 8 |
| Boyutlar, mm | 200x436x400 |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 2 |
| Maksimum çözünürlük, piksel | 1920x1080 |
| Sensör boyutu | 1/2" (7,2x4,05 mm) |
| Piksel boyutu, μm | 3.75x3.75 |
| Işık duyarlılığı | 2350 mV saniyede 1/30 s |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,1 ms – 15 s |
| Video kaydı | yes |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| Tip | biyolojik, ışık/optik, dijital |
| Nozul | Gemel başlık (Siedentopf, 360° dönüş) |
| Büyütme, x | 40–1000 temel yapılandırma (*isteğe bağlı: 40–1500/1600/2000) |
| Göz mercekleri | 10х/18 mm, göz mesafesi: 10 mm (*isteğe bağlı: 10x/20 mm ölçekli, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
| Lamel yuvası özellikleri | iki eksenli mekanik lamel yuvası, konumlandırma rafsız |
| Aydınlatma | halojen |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık filtreleri | evet |
| Ek cihaz bağlama özelliği | faz kontrast cihazı (kondansatör ve objektifler), karanlık alan kondansatörü (kuru veya yağ), polarizasyon cihazları (polarizör ve analizör) |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Uygulama | laboratuvar/tıbbi |
| Araştırma yöntemi | parlak alan |
| Kese/çanta/torba sete dahildir | toz kapağı |
| Kare hızı, fps ve çözünürlük | 125@1920x1080 |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Yazılım | MAGUS View |
| Çıkış | USB 3.0, 5 Gb/s |
| Gövde | solid alüminyum |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
